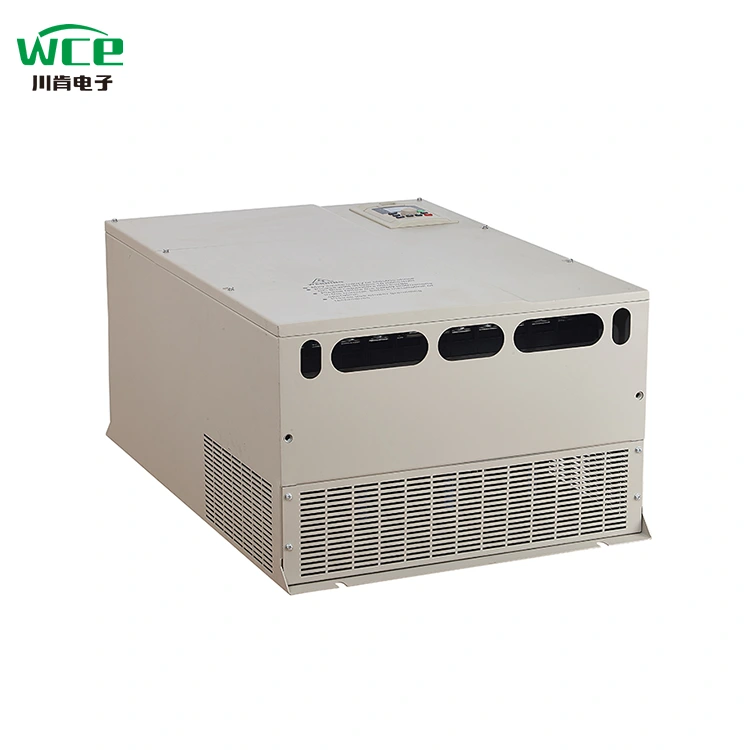

75 kW: n invertterimuuttujataajuus Drive VFD

SCK300-sarja on korkean suorituskyvyn invertteri, joka on suunniteltu teollisuusautomaatioon, joka integroi monitoiminnan ja korkean hyötysuhteen ja energiansäästöön ja sopii monien teollisuuslaitteiden ohjaamiseen.

Ydintoiminnot ja edut

Edistynyt vektoriohjaustekniikka: Suuri tarkkuuden nopeuden säätely ja vakaa toiminta, erinomainen dynaaminen vaste.

Korkea hyötysuhde ja energiansäästö: Optimoi moottorin toiminnan tehokkuus ja vähentää merkittävästi energiankulutusta.

Laaja yhteensopivuus: Tuulettimien, pumppujen, kuljetinhihnojen, murskaimien ja muiden laitteiden tukeminen monimutkaiset työolot.

Sovellusskenaario

Joustava sovellus seuraavilla alueilla:

Nesteen hallinta (tuuletin, pumpun kuorma)

Materiaalin siirto (kuljetinhihna, hissi)

Raskaat koneet (murskain, sekoitin)

Laajennus ja päivitys

Saumaton päivitys SCK350: lle: Paranna suorituskykyä ja laajenna funktionaalisia moduuleja korvaamalla ohjauskortti.

Erityisten laitteiden, kuten nosturien, mukauttaminen: Laajennuskortteja tuetaan päivityksen jälkeen, jotta voidaan täyttää ammatillisten skenaarioiden, kuten vääntömomentin hallinta ja monimoottorinen synkronointi.

Modulaaristen suunnittelu- ja teknologiapäivitysten avulla SCK -sarja voidaan mukauttaa monimuotoisiin teollisuusautomaatiotarpeisiin perustiedot edistyneisiin.

Tuoteparametri (spesifikaatio)

Tuoteominaisuus

● I/O -ominaisuudet

◆ Tulojännitealue: 220 V/380 V/660 V ± 15%

◆ Syöttötaajuusalue: 47 ~ 63Hz

◆ Lähtöjännitealue: 0 ~ Nimellistulojännite

Lähtötaajuusalue: 0 ~ 400Hz

● Perifeeriset rajapinnan ominaisuudet

◆ Ohjelmoitava digitaalinen tulo: 8 syötettä

◆ Ohjelmoitava analoginen tulo: AI1: 0 ~ 10 V syöte, AI2: 0 ~ 10 V tai 0 ~ 20MA tulo

◆ Avaa keräilijän lähtö: 1 lähtö

◆ Releen lähtö: 2 lähtöä

◆ Analoginen lähtö: 2 lähtöä, 0/4 ~ 20 mA tai 0 ~ 10 V

● Tekniset suorituskykyominaisuudet

◆ Ohjaustila: Ei PG -vektorin ohjausta, V/F -ohjausta, vääntömomentin ohjausta.

◆ Ylikuormituskapasiteetti: 150% nimellisvirta 60 -vuotiaat; 180%: n arvioitu virta 10s

◆ Alkumomentti: Ei PG -vektorin ohjausta: 0,5Hz/150% (SVC)

◆ Nopeussuhde: Ei PG -vektorin ohjausta: 1: 100

● Toiminnalliset ominaisuudet

◆ Taajuusasetustila: Digitaalinen asetus, analoginen asetus, sarjaviestinnän asetus, monenopeuksinen, PID-asetus jne.

◆ PID -ohjaustoiminto

◆ Monenopeuksinen ohjaustoiminto: 16 nopeuden hallinta

◆ Kääntötaajuuden ohjaustoiminto

◆ Välitön sähkövaurio pysäyttämättä toimintoa

◆ Nopea/lenkimäinen avaintoiminto: Käyttäjien vapaasti määrittelevät monitoiminnan pikakuvakeet

◆ Automaattinen jännitteen säätötoiminto: Kun sähköverkkojännite muuttuu, se voi automaattisesti pitää lähtöjännitteen vakiona

◆ Tarjoa jopa 25 tyyppisiä vikaruokatoimintoja: yli virran, jännitteen yli, jännitteen, yli lämpötilan, vaihehäviön, ylikuormituksen ja muiden suojaustoimintojen alla

Tuotesovellus

Tuotteita voidaan käyttää metallurgia- ja kemianteollisuudessa, kompressoreissa, nosturissa ja kunnallisissa tekniikoissa.

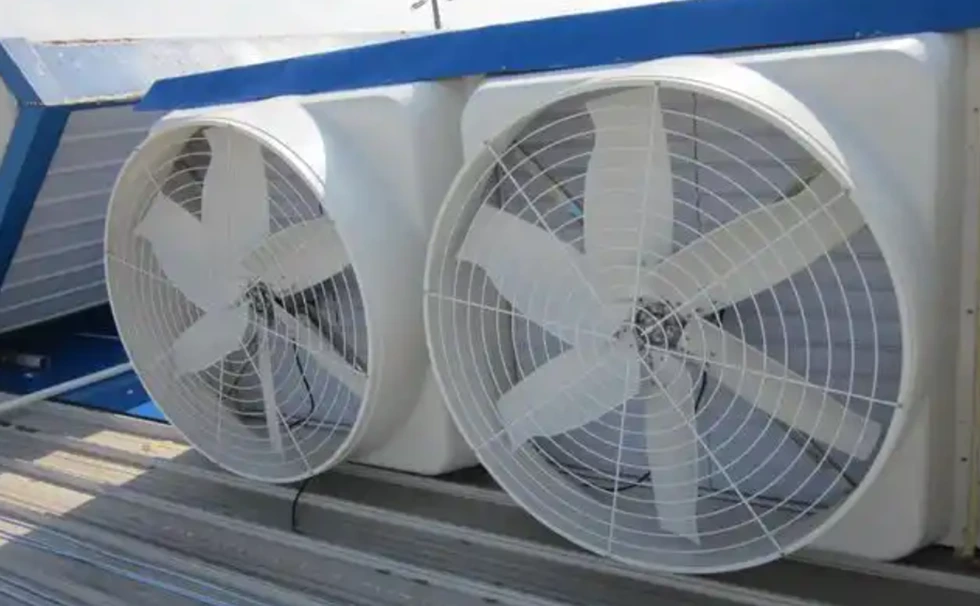

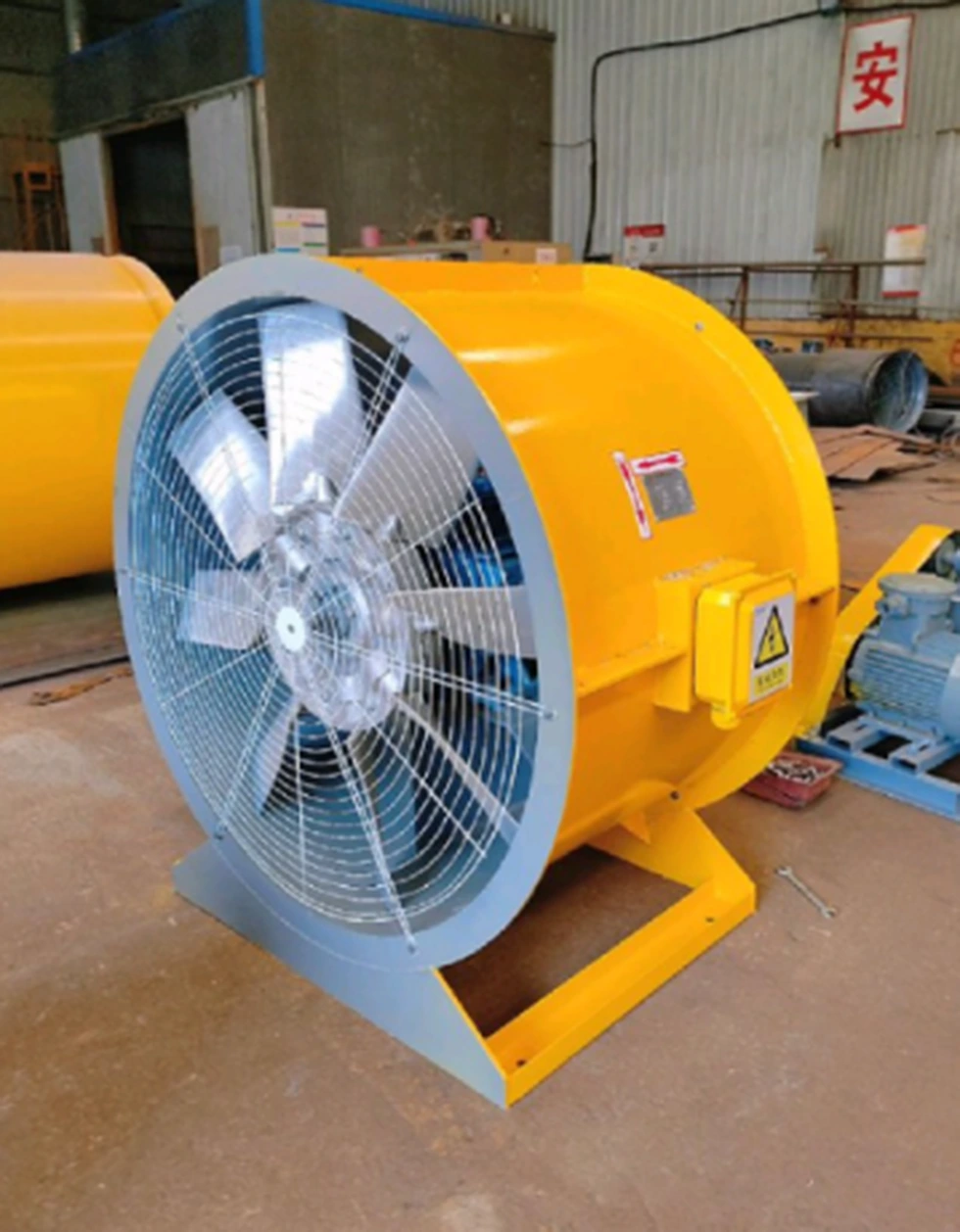

Fanit

Taajuusmuuntimen käyttö puhaltimien alalla ei vain vähennä huomattavasti energiankulutusta, vaan myös parantaa järjestelmän tarkkuutta ja automatisointitasoa älykkään hallinnan avulla. WCE: n SCK300 -sarja, jolla on korkea yhteensopivuus ja energiansäästöalgoritmit, voi kattaa pienten hengityslaitteiden monipuoliset tarpeet suurille teollisuusfaneille auttamalla yrityksiä saavuttamaan vihreän ja tehokkaan tuotannon.

Kenttäkastelu

Maatalouden kastelussa VFD vakiopainevesien tarjonnasta on melkein vakiona. Ensinnäkin, Pumpun aloittamisprosessissa VFD voi vähitellen lisätä käyttötaajuuttaan, jotta pumppu voi toimia hitaasti, jotta vesi ei aiheuta liikaa vaikutusta putkilinjaan. VFD: tä voidaan sitten käyttää yhdessä etäpainemittarin tai paineanturin kanssa putkemme paineen tasoittamiseksi. Lopuksi VFD voi hallita painesuojausputkea, mutta myös oman ylikuormituksensa, alikuormituksen, ylipaineen, aluspaineen suojauksen kautta pumpun vaurioiden vähentämiseksi.

Kaksi näyttömuotoa on saatavana:

1.LCD -näyttö: Tule kiinan ja englannin kielen näytöllä, voit myös mukauttaa venäläisiä, portugaleita, espanjaa, persiaa ja muita kieliä.

2.Led -näyttö: Perinteinen digitaalinen putki -näyttö, kaksoislinja näyttö, tarkkaile kahta tietojoukkoa samanaikaisesti.

VFD omaksuu leveät ja laajamittaiset rakennesuunnittelut, integroi suurikokoiset jäähdytyskomponentit ja sillä on korkea kuormitus jatkuva toimintakyky ja korkea hyötysuhteen käyttöaste. Vahvistamalla jäähdytysjärjestelmää ja korkean lämpötilan kestävien komponenttien valintaa, se voi staallisesti sopeutua korkeaan lämpötilaan ja ankariin työoloihin, kuten trooppisiin.

Erityyppisiä tulo- ja lähtötiloja voidaan mukauttaa:

1,3p 380 V tulo 380 V: n lähtöon.

2. 3P220V -tulo 3P220V -lähtöon.

3. 3P660V Syöttö 3P660V -lähtöon.

4. 1P220V Syöttö 380 V: n lähtöon.

5. 1P220V tulo 3P220V -lähtöon.

Nopeuden seurantatoiminnolla voi paremmin kaksinkertaistaa.

Sen mukana tulee Modbus RTU -viestintä, ja se voi myös toteuttaa Modbus TCP: n, PRPFIBUS: n ja PROFINET: n lisäämällä laajennuskortteja.

VFD -kytkentäkaavio.
