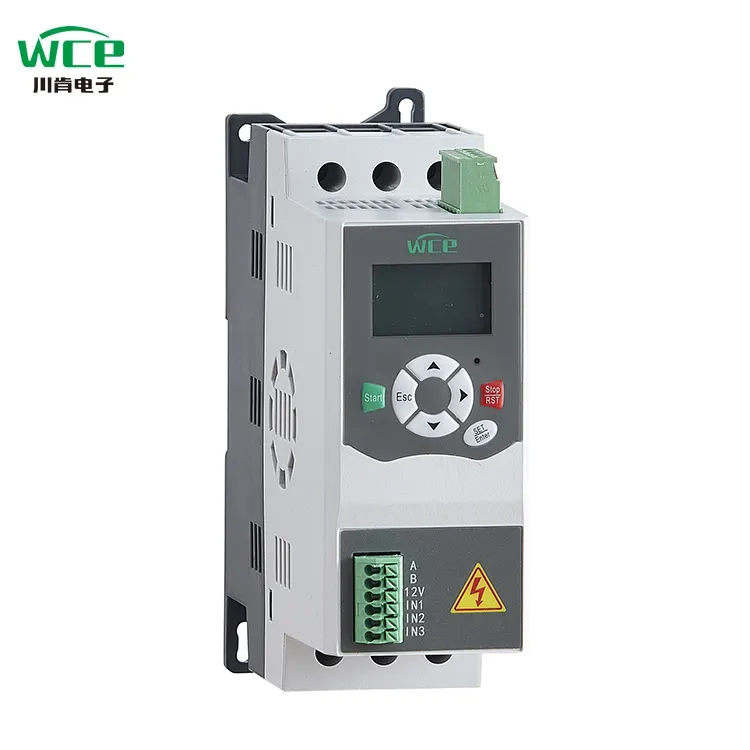

Sisäänrakennettu ohitus pehmeä aloittelija 5,5 kW/220 V arabian kanssa

Älykäs vuorovaikutus ja kätevä toiminta: 360 -sarjan pehmeä aloittelija on varustettu nestekidenneskide -näytöllä. Rajapinnan suunnittelu on yksinkertainen ja intuitiivinen, ja toimintakokemus on sujuva ja kätevä. Järjestelmä on varustettu näyttötoiminnoilla sekä kiinaksi että englanniksi, ja se tukee tiettyjen kansallisten kielten räätälöintiä, mikä vastaa käyttäjien tarpeita täysin eri alueilla.

Monikommunikaatio ja älykäs etäohjaus: Sisäänrakennettu Bypass Soft Starter 5.5KW/220V arabian kanssa on varustettu tavanomaisella Modbus 485 -viestinnän toiminnolla, ja se tukee myös räätälöityjä viestintämenetelmiä, kuten Siemens Profibus -protokolla ja matkapuhelinsovellus, auttaen käyttäjiä saavuttamaan tehokkaat etävirheenkorjaus- ja tarkan hallinnan ja rikkomaan alueelliset rajoitukset.

Erinomainen suorituskyky ja kestävä kestävyys: Varustettuna aivan uudella mukautetulla DC-kontaktorilla, verrattuna tavallisiin vaihtovirtakontaktoriin, sen suorituskykyä parannetaan 3 kertaa, lämpöä vähenee 2,6-kertaisesti, turvallisuutta parannetaan 25%, energiansäästötehokkuus saavuttaa 20%ja käyttöikä ylittää 100 000 kertaa, mikä tarjoaa luotettavan takuuta laitteiden vakaaseen toimintaan.

Tehokas lämmön hajoaminen ja vakaa toiminta: Se on varustettu 24 V: n nopea DC-tuuletin ja innovatiivisella 360 ° lämmön hajoamissuunnittelulla, se tarjoaa voimakkaan tuulivoiman varmistaen, että laite ylläpitää hyvää lämmönpoistotilaa ja vakaa suorituskyky koko toiminnan ajan.

Syvä yhteistyö ja laatupäivitys: Olemme saavuttaneet syvän yhteistyön Hubei Taijin, kotimaisen noteeratun yrityksen kanssa ja ottaneet käyttöön räätälöityjä moduuleja ja tyristoreita, jotka eroavat markkinoiden yleisistä moduuleista. Tämä parantaa merkittävästi kuormituskapasiteettia ja tarjoaa kiinteän perustan laitteiden tehokkaalle toiminnalle.

Virtaviivainen suunnittelu, kustannussäästö:Ulkoisten ohituskontaktoreita ei tarvitse asentaa, asennustilaa tehokkaasti säästää, kaapelikustannusten vähentämistä, asennusprosessin yksinkertaistamista ja asennuksen tekemistä helpompaa ja nopeampaa.

Humanisoitu muotoilu, huoleton asennus: Se ottaa käyttöön lehdistötyyppisen ohjausliittimen pistorasian, joka on yksinkertainen ja kätevä asentaa ja käyttää. Paina vain päätettä suorita johdotus ja vapauta se sitten johdin kiinnittämiseksi, mikä parantaa huomattavasti asennustehokkuutta.

Simulaatiotestaus, luotettava todentaminen: Se on varustettu toiminnan simulaatiotoiminnolla. Jopa silloin, kun pehmeän käynnistimen pääpiiri ei ole kytketty virtalähteen jännitteeseen, se voi simuloida moottorin käynnistys-, käyttö- ja pysäytysprosessia, mikä vahvistaa nopeasti, onko pehmeän käynnistimen omien komponenttien toimintatila normaaliksi.

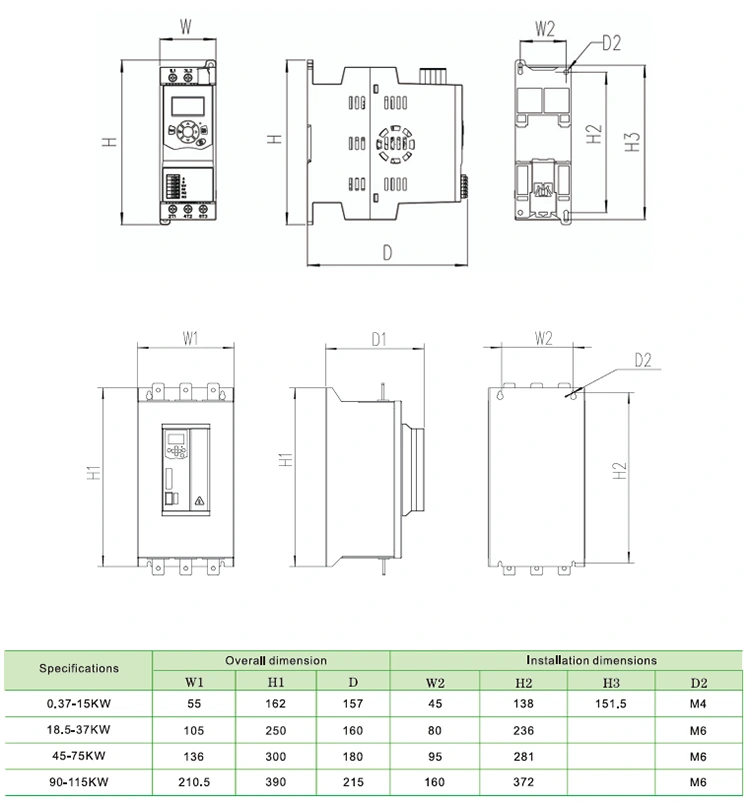

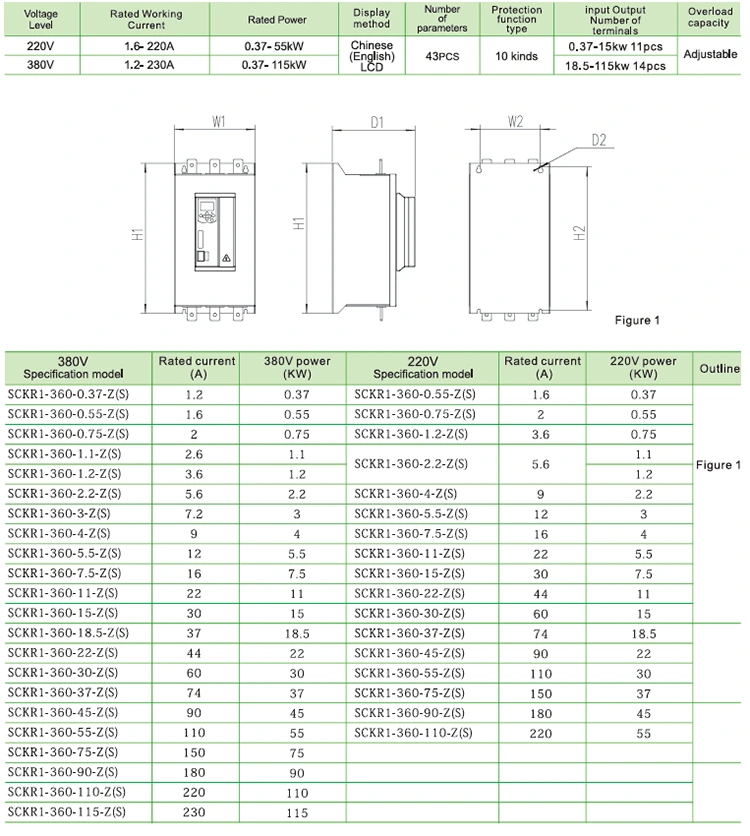

Tuoteparametri (spesifikaatio)

Tuoteominaisuus

1. Viestintätoiminto

Mukana Modbus RTU -viestintä, PROFIBUS ja PROFINET -viestintä voidaan lisätä lisäämällä laajennuskortteja.

2, voi olla ulkoinen näppäimistö +4 riviä LCD -näyttö

Näppäimistö voidaan asettaa nopeasti ja poistaa etäkäytön tarpeiden tyydyttämiseksi.

3, kattavampi moottorin suojaustoiminto

Ylijännitesuojaus, alajännitesuojaus, ylivirtasuojaus, ylikuormitussuojaus, alakuorman suojaus, vaihehäviöt, ohitusvika, tyristorin vika, kolmivaiheinen virran epätasapaino, ylikuumenemis suojaus jne.

4, leveä virtalähteen jännitealue

Tapaa tärkein virtalähteen syöttöjännite, joka on 220-380 V yleinen tarkoitus.

5. Pluggable -terminaalit

Yksi joukko viestintäliittimiä, neljä ryhmää digitaalisia syöttöliittimiä, yksi sarja analogista lähtöä, kaksi ohjelmoitavia releitä

◆ Kolmivaiheinen virtalähde: AC220V, AC380V ± 10%

◆ Arvioitu virta: 1.2A-230A,

◆ Sovellettava moottori: Yleinen oravahäkkityyppi AC -asynkroninen moottori

◆ Käyttötila: Jänniteramppi, virran ramppi, vääntömomentti

◆ Pysäköintitila: Soft Stop, ILMAINEN STOP ， Jarrupysäkki, Adaptive Stop.

◆ Logiikan tulo: impedanssi 1,8 kΩ, teho +24 V

◆ Aloitustaajuus: On suositeltavaa aloittaa enintään 10 kertaa tunnissa

◆ Suojaustaso: IP20

◆ Jäähdytystila: Ilmajäähdytys

◆ Asennustila: Seinäkipistäminen

◆ Ympäristöolosuhteet: Korkeus ylittää 2000 metriä, kapasiteettia tulisi vähentää vastaavasti, ja ympäristön lämpötila on välillä -10 - +40 ° C

Vastaava kosteus ei ylitä 95%(20 ℃ ± 5 ℃), ei syttyvää, räjähtävää, syövyttävää kaasua, ei johtavaa pölyä, sisäasennusta, hyvä tuuletus, värähtely alle 0,5 g

Tuotesovellus

Tuotetta voidaan käyttää toisinaan, kuten faneja, vesipumppuja, viljelysmaiden kastelua ja vaakasuuntaista kuljetinhihnan kuljetusta.

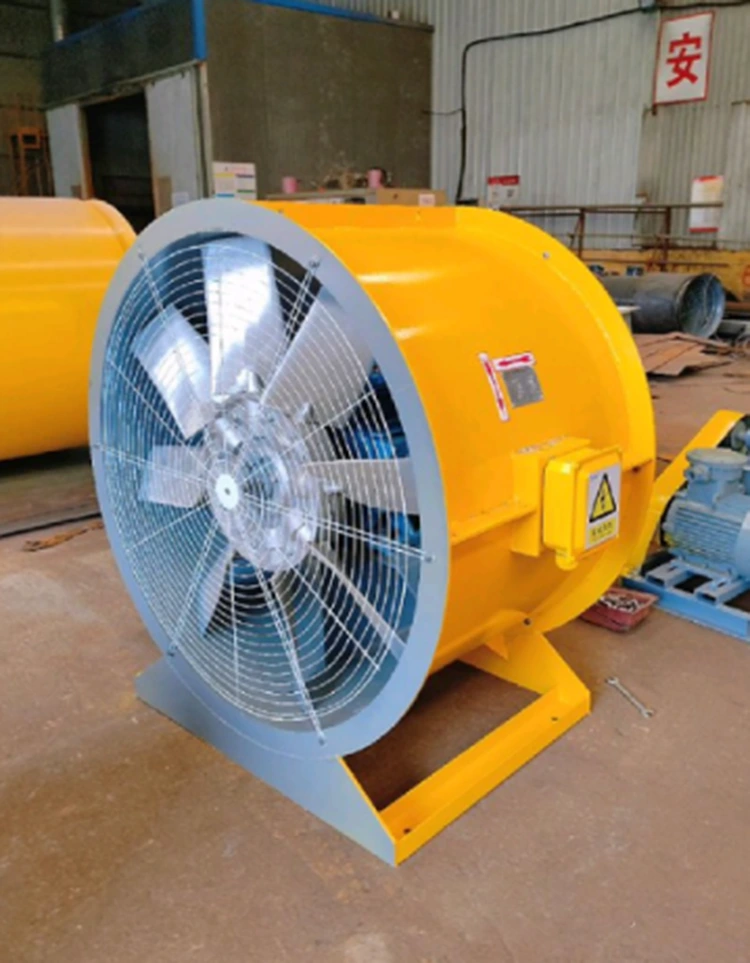

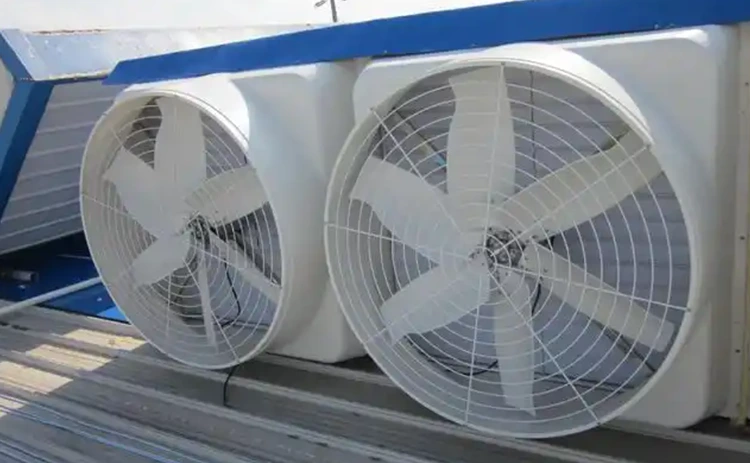

Fanit

Pehmeä aloittaja ei vain vähennä huomattavasti tuulettimen kitkaa ja hitausta terän ja roottorin suuren hitauden vuoksi, vaan välttää myös tuulettimen laakerin, vyön, terän ja muiden osien vaurioita liiallisen hetkellisen vääntömomentin vuoksi. WCE: n SCKR1-360 -sarjan pehmeät aloittelijat, joilla on korkea yhteensopivuus ja energiansäästöalgoritmit, voivat kattaa pienten faneiden monipuoliset tarpeet suuriin teollisuusfaneihin, auttaen yrityksiä saavuttamaan vihreän ja tehokkaan tuotannon. Pehmeän aloittelijan käyttö tuulettimeen ratkaisee tehokkaasti korkean lähtövirran ja mekaanisen iskun ongelmat, etenkin skenaariossa, joka ei vaadi nopeuden säätelyä, mutta vaatii lempeää käynnistystä ja pysähtymistä. Kohtuulliset valinta- ja parametria -asetukset ovat avainasemassa, mikä voi merkittävästi parantaa järjestelmän luotettavuutta ja taloutta.

Kenttäkastelu

Verrattuna taajuusmuuntimiin, pehmeät aloittelijat maksavat vähemmän ja sopivat kasteluskenaarioihin ilman nopeuden säätelyä. Kenttäkastelujärjestelmässä pehmeä aloittaja toimii pääasiassa vesipumppua ohjaavaan kolmivaiheiseen asynkroniseen moottoriin ja ottaa käyttöön jännitteen kaltevuuden käynnistys- tai virran rajoitetun aloitustilan, joten moottorin nopeus nostetaan vähitellen nollasta nimellisnopeuteen, välttäen perinteisen suoran käynnistyksen aiheuttaman välitöntä korkeaa virtaa. Kun sammuttiin, valinnainen pehmeä pysäytystoiminto vähentämällä jännitteen lineaarisesti pumpun nopeuden vähentämiseksi varovasti vesivasaravaikutusta. Pehmeä aloittaja ratkaisee tehokkaasti pumpun moottorin korkean virran iskun, mekaanisen jännityspitoisuuden ja vesivasaravaikutuksen ongelmat joustavan käynnistyksen hallinnan ja kentän kastelujärjestelmän monien suojausmekanismien kautta ja parantaa merkittävästi järjestelmän luotettavuutta ja taloutta.

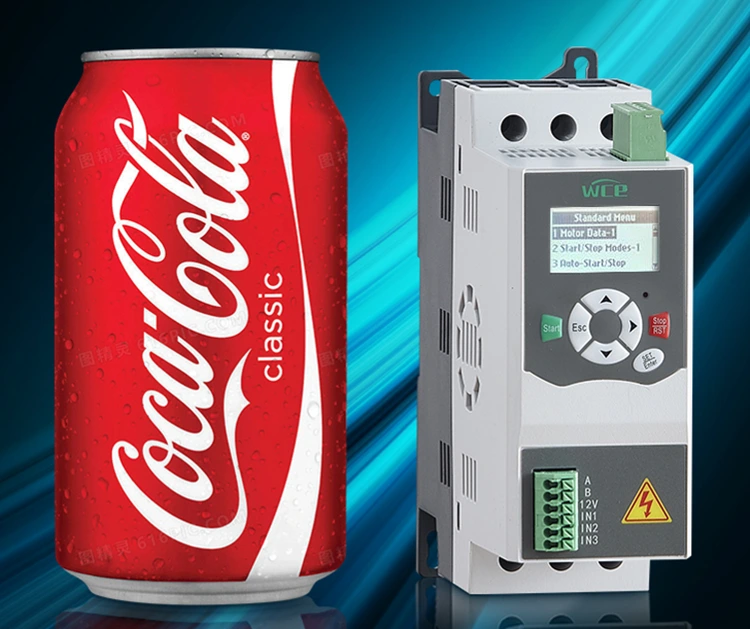

Pienemmällä koolla ja äänenvoimakkuudella se voi korvata suoraan Star-Delta-kontaktorit säästäen materiaaleja ja tilaa.

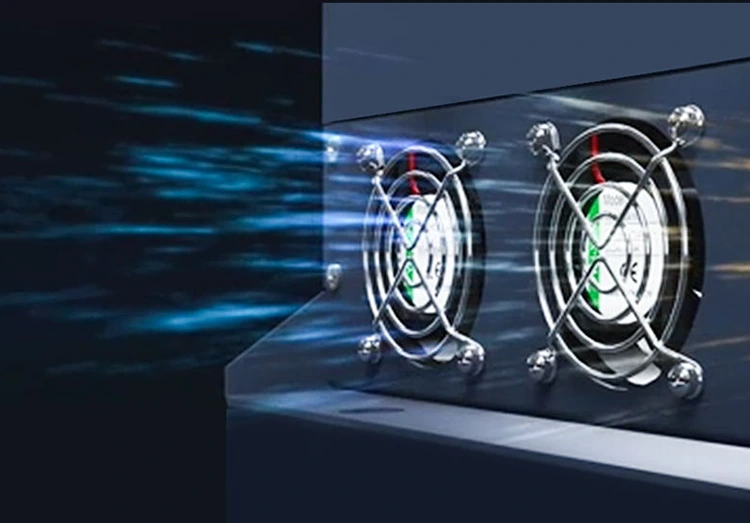

Tyristori, jolla on sisäinen ohituspehmeä aloittelija, toimii vain käynnistyksen aikana ja siirtyy kontaktoriin toiminnan aikana, joten se tuottaa vähemmän lämpöä. Asensimme kuitenkin puhaltimen edelleen kontaktorin jäähdyttämiseksi. Asenna tuuletin jäähdyttämään sitä. All18.5KW ja ylä- ja 360-sarjan pehmeät aloittelijat on varustettu 24 V: n nopealla tasavirtapuhaltimella, jotka tarjoavat 360 ° monipuolisen lämmön hajoamisen ja voimakkaamman tuulivoiman. Se ei vain vähennä ylikuumenemisen aiheuttamia odottamattomia sammutuksia, vaan myös pidentää merkittävästi pehmeän aloittelijan käyttöiän.

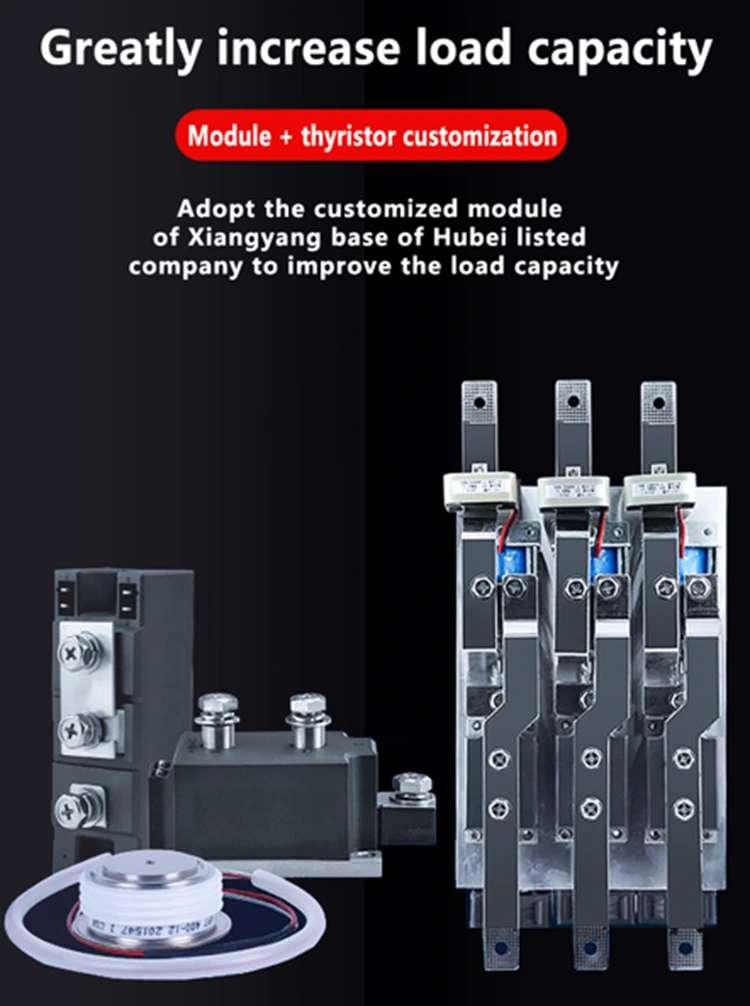

Meillä on syvä yhteistyötä kotimaisen luetellun yrityksen Hubei Taiji kanssa ja käytät räätälöityjä moduuleja ja tyristoreita, jotka eroavat markkinoilla toimitetuista yleisistä moduuleista kuormituskapasiteetin parantamiseksi. DC -kontaktorimme ovat myös erityisesti räätälöityjä, kaikki hopeakontaktit. Kosketusten kosketuspinta on suurempi ja voi saavuttaa lähes 100 000 sitoutumisaikaa, mikä parantaa merkittävästi käyttöikä.

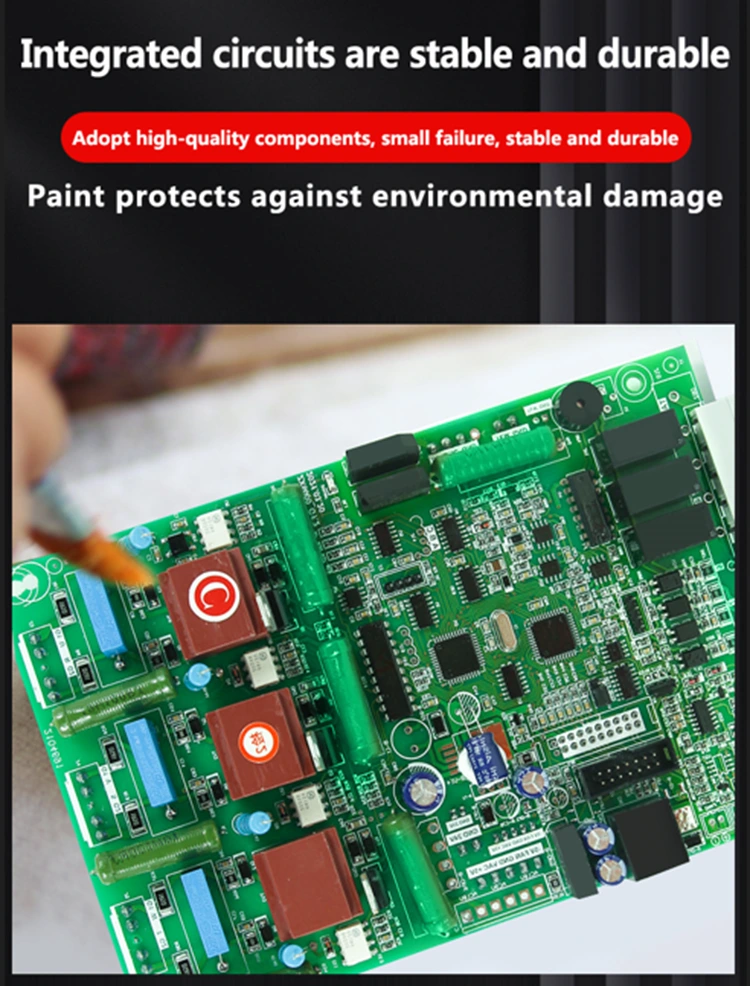

Pehmeän käynnistyspiirilevyn harjamaalin päätarkoitus (yleensä kolme maalauksen vastaista, eristävää maalia tai kosteudenkestävää pinnoitetta) on suojata piirilevyn vakaus ja käyttöikä monimutkaisessa työympäristössä varmistaaksemme, että piirilevyn käyttöikä on pidempi, me kaikki käytämme korkealaatuisia laastareita ja laajennuksia, vikaantumisen todennäköisyys on erittäin alhainen ja kaikki koneuutteiset kolmella maalauksellisella alueella, kosteuskeskeisellä, pölysäilytystiellä. Lisääntynyt kestävyys ja turvallisuus.

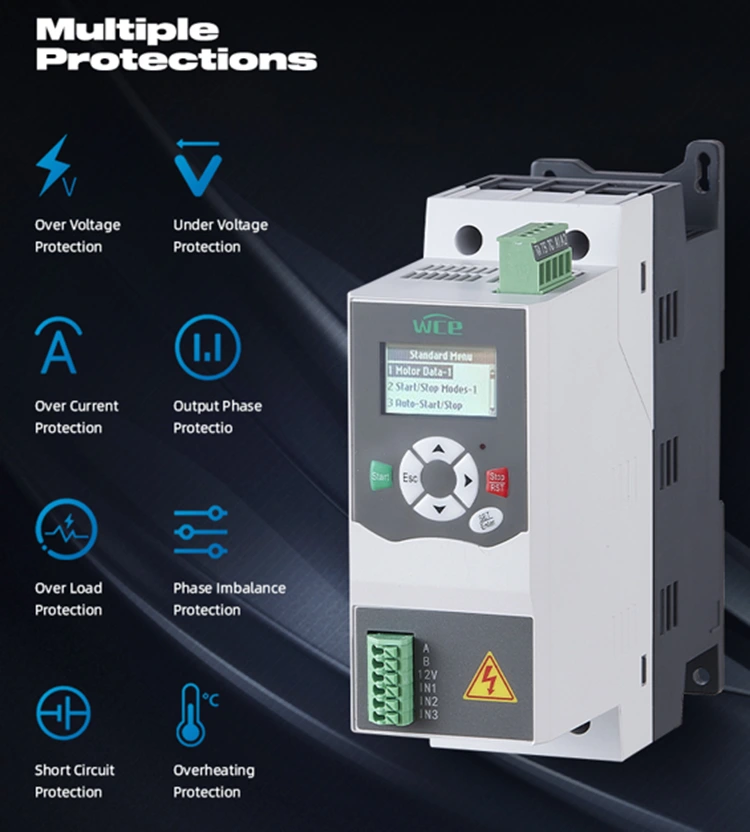

Useat suojaustoiminnot: Alijännitesuojaus, ylikuormitussuojaus, ylikuormitussuojaus, ylikuormitussuojaus, vaihehäviöiden suojaus, kolmivaiheinen epätasapainon suojaus jne.

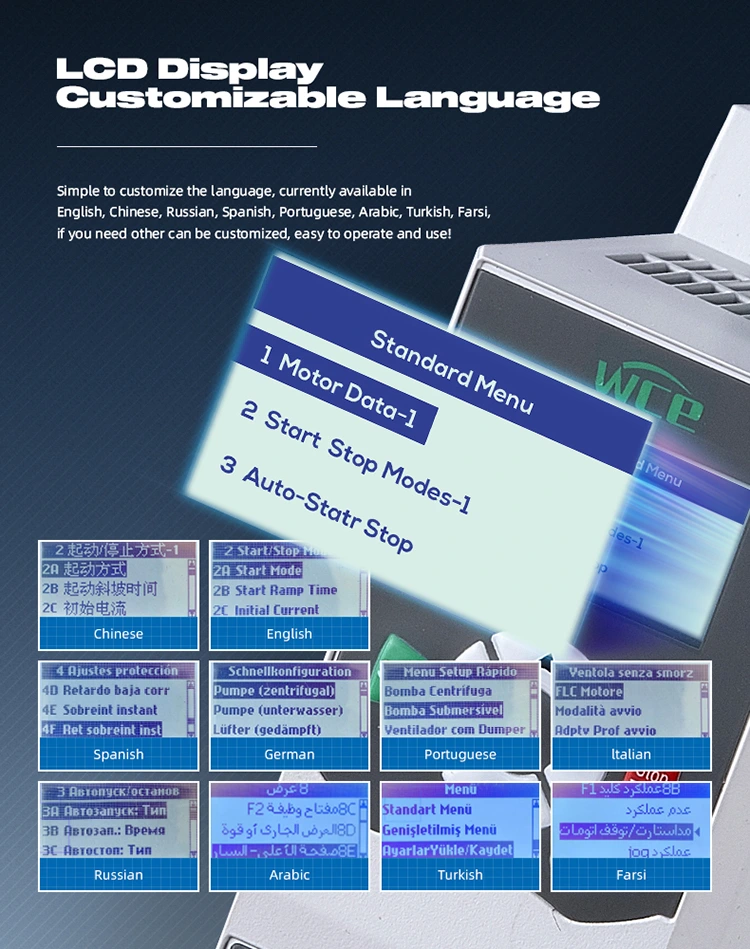

Teräväpiirto LCD-nelin linjainen näyttö, helppo käyttää. Sen mukana tulee useita kansallisia kielinäyttöjä ja sitä voidaan mukauttaa tarvittaessa.

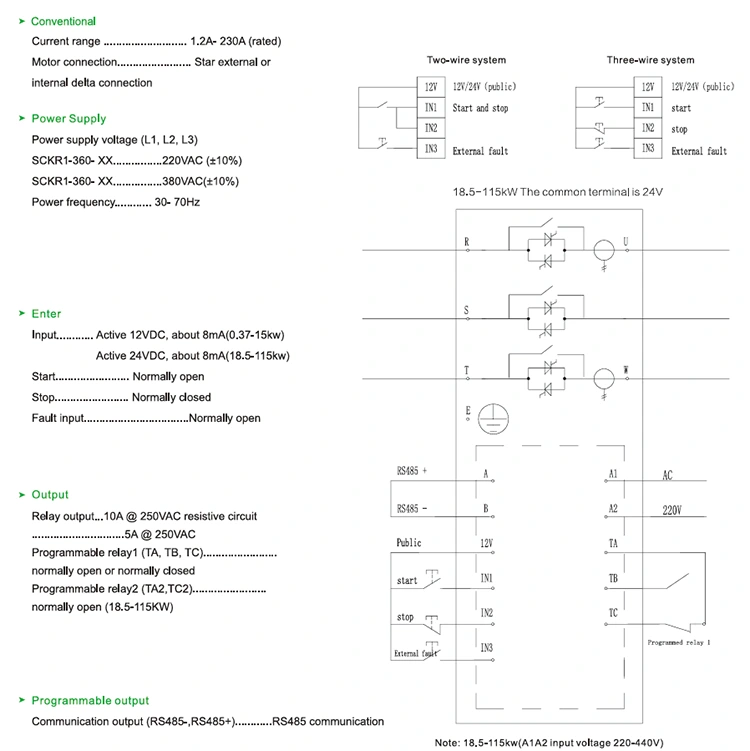

Pehmeä aloitusjohtokaavio.
