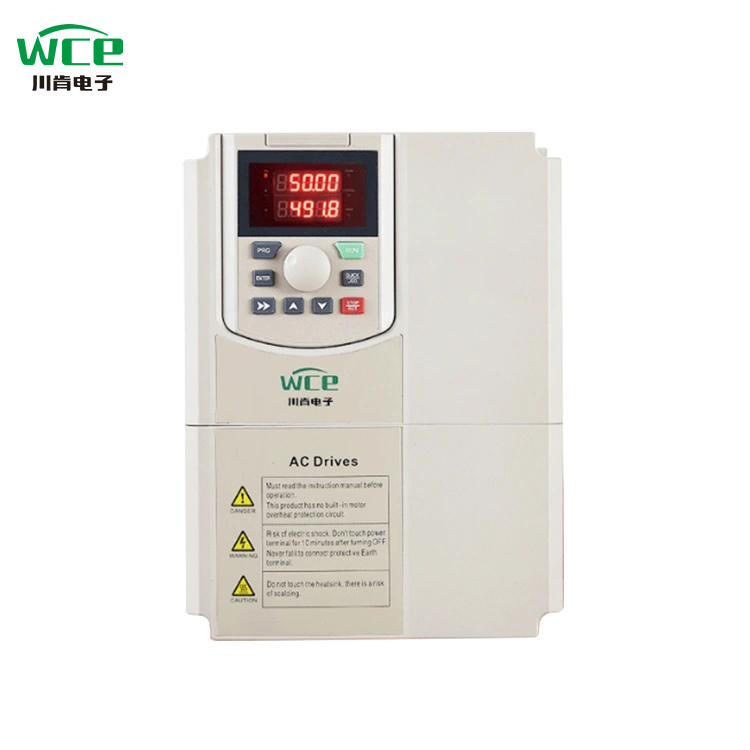

LED -näyttö AC Drive VFD

WCE: n SCK300-sarjan asemat ovat korkean suorituskyvyn, monitoimia, jotka on suunniteltu teollisuusautomaatioon, jota käytetään laajasti puhaltimissa, pumpuissa, kuljetinhihnoilla, murskaimissa ja muissa laitteissa. Sen ydin omaksuu edistyneen vektoriohjaustekniikan, jolla on nopean sääntelyn tarkkuuden, energiansäästön ja korkean hyötysuhteen, vakaan toiminnan jne. Ominaisuudet, ja se voi vastata erilaisten teollisuusskenaarioiden tarpeisiin. Olemme myös tehneet räätälöityjä ratkaisuja mobiilimurskaimen taajuusmuuttajan ohjauskaappeihin, jotka toimivat täydellisesti monissa paikoissa ympäri maata.

Tuoteparametri (spesifikaatio)

Tuoteominaisuus

● I/O -ominaisuudet

◆ Tulojännitealue: 220 V/380 V/660 V ± 15%

◆ Syöttötaajuusalue: 47 ~ 63Hz

◆ Lähtöjännitealue: 0 ~ Nimellistulojännite

Lähtötaajuusalue: 0 ~ 400Hz

● Toiminnalliset ominaisuudet

◆ Taajuusasetustila: Digitaalinen asetus, analoginen asetus, sarjaviestinnän asetus, monenopeuksinen, PID-asetus jne.

◆ PID -ohjaustoiminto

◆ Monenopeuksinen ohjaustoiminto: 16 nopeuden hallinta

◆ Kääntötaajuuden ohjaustoiminto

◆ Välitön sähkövaurio pysäyttämättä toimintoa

◆ Nopea/lenkimäinen avaintoiminto: Käyttäjien vapaasti määrittelevät monitoiminnan pikakuvakeet

◆ Automaattinen jännitteen säätötoiminto: Kun sähköverkkojännite muuttuu, se voi automaattisesti pitää lähtöjännitteen vakiona

◆ Tarjoa jopa 25 tyyppisiä vikaruokatoimintoja: yli virran, jännitteen yli, jännitteen, yli lämpötilan, vaihehäviön, ylikuormituksen ja muiden suojaustoimintojen alla

● Perifeeriset rajapinnan ominaisuudet

◆ Ohjelmoitava digitaalinen tulo: 8 syötettä

◆ Ohjelmoitava analoginen tulo: AI1: 0 ~ 10 V syöte, AI2: 0 ~ 10 V tai 0 ~ 20MA tulo

◆ Avaa keräilijän lähtö: 1 lähtö

◆ Releen lähtö: 2 lähtöä

◆ Analoginen lähtö: 2 lähtöä, 0/4 ~ 20 mA tai 0 ~ 10 V

● Tekniset suorituskykyominaisuudet

◆ Ohjaustila: Ei PG -vektorin ohjausta, V/F -ohjausta, vääntömomentin ohjausta.

◆ Ylikuormituskapasiteetti: 150% nimellisvirta 60 -vuotiaat; 180%: n arvioitu virta 10s

◆ Alkumomentti: Ei PG -vektorin ohjausta: 0,5Hz/150% (SVC)

◆ Nopeussuhde: Ei PG -vektorin ohjausta: 1: 100

Tuotesovellus

Tuotteita voidaan käyttää kaivostoiminnassa, tuulettimissa, pumppuissa, uusissa energialaitteissa ja muissa tilanteissa.

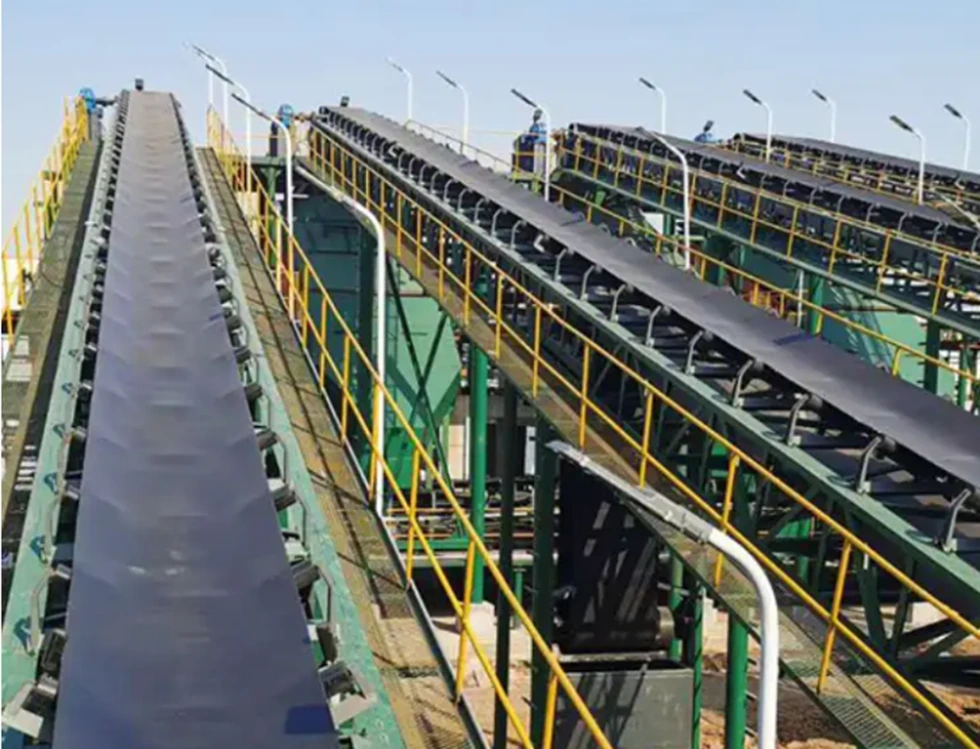

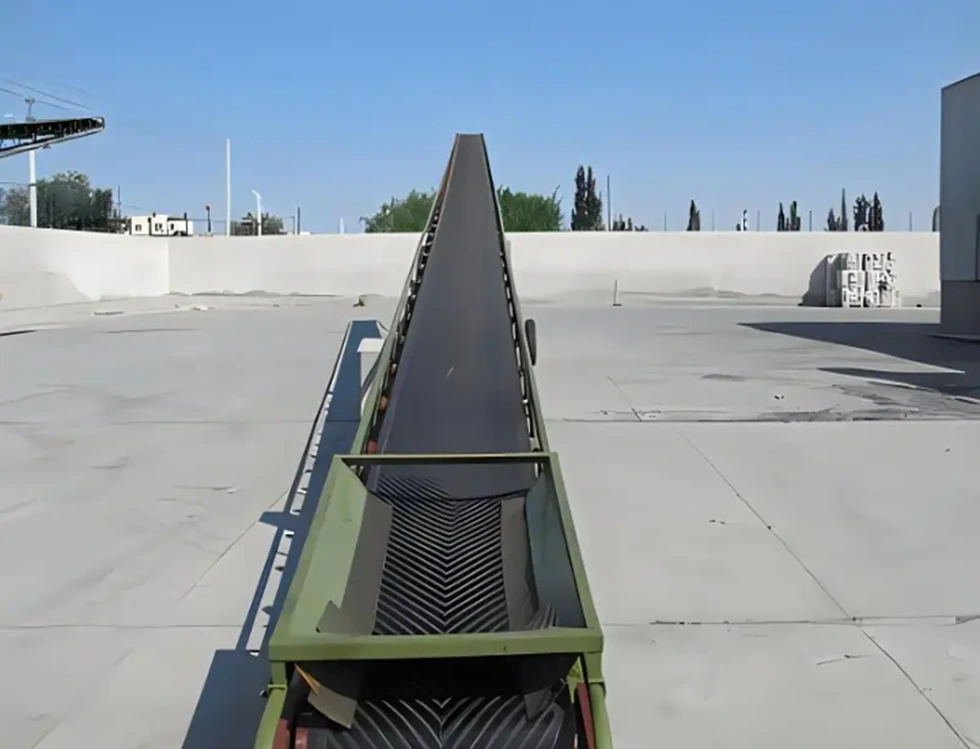

Kuljetinhihna, kuljetustavarat

Taajuusmuutoksen soveltaminen kuljetinjärjestelmään on yksi keskeisistä tekniikoista tehokkaan ja tarkan materiaalin siirron ja lajittelun saavuttamiseksi

1. Monenopeuksinen materiaalin lähetys

Skenaario: Eri kokoiset/painot siirtopaketit logistiikkavarastossa

Toteutti:

Useita nopeusparametrien sarjoja (kuten 30Hz/50Hz/80Hz) esiasetetaan ja kytketään PLC: llä tai HMI: llä.

Yhdistettynä fotoelektriseen anturiin pakkauksen koon havaitsemiseksi vastaa automaattisesti nopeutta (suuri matalanopeuksinen liukuminen, pieni nopea hyötysuhde).

2. Tarkka paikannus ja lajittelu

Skenaario: Express -lajittelukeskus ohjaa paketit määränpäähän

Toteutti:

Kooderin palaute + invertterin suljetun silmukan ohjaus, paikannustarkkuus jopa ± 1 mm.

Kun paketti saapuu lajitteluporttiin, taajuusmuuttaja suorittaa kiinteän pysäkin (DC -jarrutus + nolla nopeusleikkaus) yhdessä työntötangon/robottivarren toiminnan yhteydessä.

3. Synkroninen yhteistyöhön perustuva ohjaus

Skenaario: Monisegmentin kuljetinhihnan välitys

Toteutti:

Master/Slave -ohjaustila: Master -taajuusmuuttaja lähettää taajuusohjeet ja Slave Machine seuraa synkronisesti Modbus/Canopenin kautta.

Cascade Control: Takakuljetin on 5% nopeampi kuin edessä, välttäen esineiden kertymistä.

Ilmakompressori

Ilmakompressorin invertteri on erityinen invertteri, joka on räätälöity kaikenlaisille ilmakompressoreille. Ilmakompressorin muuttuvan taajuusmuutos voi tehdä kaasun syöttöpaineesta vakaan paineen säätimen kautta, ilmakompressori voi jatkaa toimintaa asetetun painearvon alla, paine on vakaa ja luotettava, ja paine voi olla vaihdetta ja säädettävä milloin tahansa. Moottori pehmeän käynnistyksen saavuttamiseksi kompressorin käyttöikä ja ylläpitojakso pidennetään huomattavasti. Ilmakompressorin pakokaasua säädetään ilmakompressorin nopeudella, sylinterin ilmaventtiililevyä ei enää avattu ja suljettu, ja työoloja, kuten venttiilin istuinta ja jousta, ovat huomattavasti parannettuja, mikä välttää korkean lämpötilan ja korkeapainekaasun terävää virtausta ja vaikutusta, ja huoltokuorma vähenee.

LCD näyttää useita kielen tekstiä ja grafiikoita, LED -näytön numeroita, intuitiivisempia, mieltymysten mukaan

VFD -tilavuus on suuri rakenne, suurempi jäähdytin, tuotteiden käyttöaste, voi toimia normaalisti kuumassa ympäristössä, kuten trooppisessa.

Erityyppisiä tulo- ja lähtötiloja voidaan mukauttaa:

1,3p 380 V tulo 380 V: n lähtöon.

2. 3P220V -tulo 3P220V -lähtöon.

3. 3P660V Syöttö 3P660V -lähtöon.

4. 1P220V Syöttö 380 V: n lähtöon.

5. 1P220V tulo 3P220V -lähtöon.

Nopeuden seurantatoiminnolla voi paremmin kaksinkertaistaa.

Sen mukana tulee Modbus RTU -viestintä, ja se voi myös toteuttaa Modbus TCP: n, PRPFIBUS: n ja PROFINET: n lisäämällä laajennuskortteja.

VFD -kytkentäkaavio.
