Kolmen vaiheen rakennettu ohitus pehmeä aloittelija 400 kW

Älykäs vuorovaikutus ja kätevä toiminta: 7000 -sarjan pehmeät aloittelijat on varustettu LCD -nestekidenäytöillä, joissa on yksinkertainen ja intuitiivinen rajapinnan suunnittelu ja sileä ja kätevä käyttökokemus. Järjestelmä on varustettu 8-kielellä näyttötoiminnolla ja tukee tiettyjen kansallisten kielten mukauttamista, joka täyttää täysin eri alueiden käyttäjien tarpeet.

Monikommunikaatio ja älykäs etäohjaus: Se on varustettu tavallisella Modbus 485 -viestinnän toiminnolla, ja se tukee myös räätälöityjä viestintämenetelmiä, kuten Siemens PROFIBUS -protokolla ja matkapuhelinsovellus, auttaen käyttäjiä saavuttamaan tehokkaan etävirheenkorjauksen ja tarkan hallinnan sekä rikkomaan alueellisia rajoituksia.

Erinomainen suorituskyky ja pitkäaikainen kestävyys: Varustettu upouudella räätälöityllä tasavirtakontaktorilla, verrattuna tavallisiin vaihtovirtakontaktoreihin, sen suorituskykyä parannetaan 3 kertaa, lämpöä vähenee 2,6 kertaa, turvallisuutta parannetaan 25%, energiansäästötehokkuus saavuttaa 20%ja palvelun käyttöikä ylittää 100 000 kertaa, mikä tarjoaa luotettavan takuuta laitteiden vakaalle toiminnalle.

Tehokas lämmön hajoaminen ja vakaa toiminta: varustettu 24 V: n nopealla tasavirtatuulettimella ja innovatiivisella 360 °: n lämmön hajoamissuunnittelulla, se tarjoaa voimakkaan tuulivoiman varmistaen, että laite ylläpitää hyvää lämmön hajoamistilaa ja vakaa suorituskyky koko toiminnan ajan.

Syvä yhteistyö ja laatupäivitys: Olemme saavuttaneet syvän yhteistyön Hubei Taijin, kotimaisen noteeratun yrityksen kanssa, ja ottaneet käyttöön räätälöityjä moduuleja ja tyristoreita, jotka eroavat markkinoiden yleisistä moduuleista. Tämä parantaa merkittävästi kuormituskapasiteettia ja tarjoaa kiinteän perustan laitteiden tehokkaalle toiminnalle.

Virtaviivainen suunnittelu, kustannussäästöt: Ei tarvitse asentaa ulkoisia ohituskontaktoreita, säästää asennustilaa tehokkaasti, vähentää kaapelikustannuksia, yksinkertaistaa asennusprosessia ja tehdä asennuksesta helpompaa ja nopeampaa.

Innovatiivinen hallinta, helppo aloitus: verrattuna tavanomaisisiin pehmeisiin aloittelijoihin, on lisätty uusi neliömomentin aloitusmenetelmä, joka tarjoaa suuremman aloitusmomentin, saavuttaa helpon ja sujuvan käynnistyksen ja sopeutumisen monimutkaisempiin työoloihin.

Reaaliaikainen valvonta, turvallisuusvakuutus: PT100-syöttöliittimellä varustettu, se voi seurata moottorin lämpötilaa reaaliajassa, tarttua nopeasti moottorin käyttötilaan, estää tehokkaasti epänormaalin lämpötilan aiheuttamia vikoja ja varmistaa moottorin turvallinen toiminta.

Humanisoitu suunnittelu, huoleton asennus: Se ottaa käyttöön plug-and-pull-ohjauspäättimet, mikä tekee asennuksesta ja käytöstä yksinkertaisen ja kätevän. Irrota vain liitäntälohkot pistorasiasta johdotuksen loppuun saattamiseksi ja sen jälkeen uudelleen, mikä parantaa huomattavasti asennustehokkuutta.

Simulaatiotestaus, luotettava todentaminen: se on varustettu toiminnan simulaatiotoiminnolla. Jopa silloin, kun pehmeän käynnistimen pääpiiri ei ole kytketty virtalähteen jännitteeseen, se voi simuloida moottorin käynnistys-, käyttö- ja pysäytysprosessia, mikä vahvistaa nopeasti, onko pehmeän käynnistimen omien komponenttien toimintatila normaaliksi.

Hätätuki ja jatkuva toiminta: Hätäkäynnistystoiminto on lisätty. Jopa tyristorin yhden vaiheen äkillinen hajoaminen, pehmeä aloittaja voi silti ylläpitää normaalia toimintaa, varmistaen avainlaitteiden jatkuvan toiminnan ja vähentämällä sammutusriskiä.

Tuoteparametri (spesifikaatio)

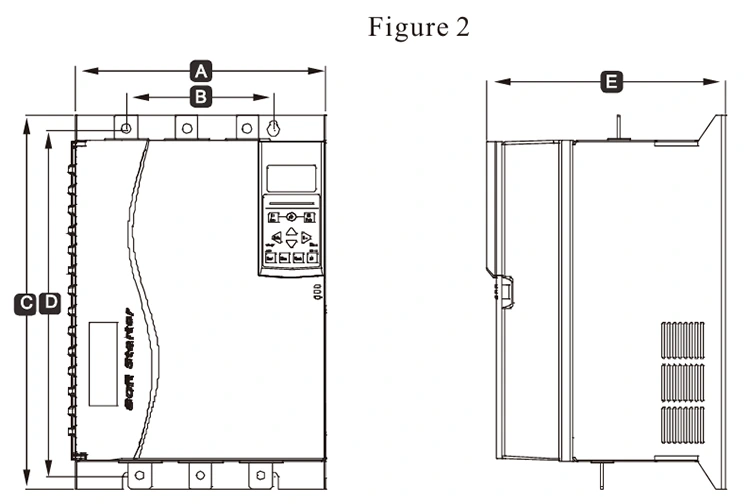

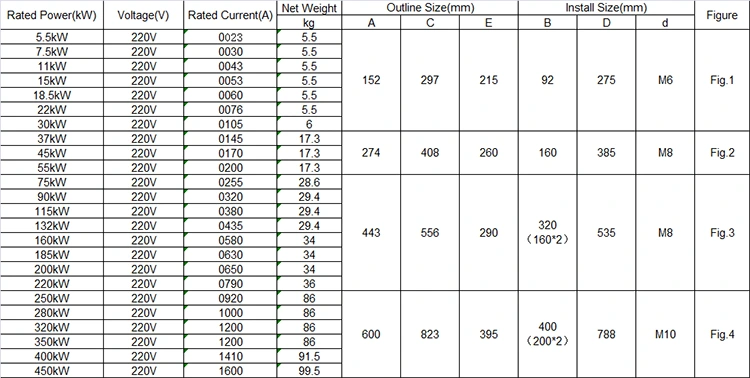

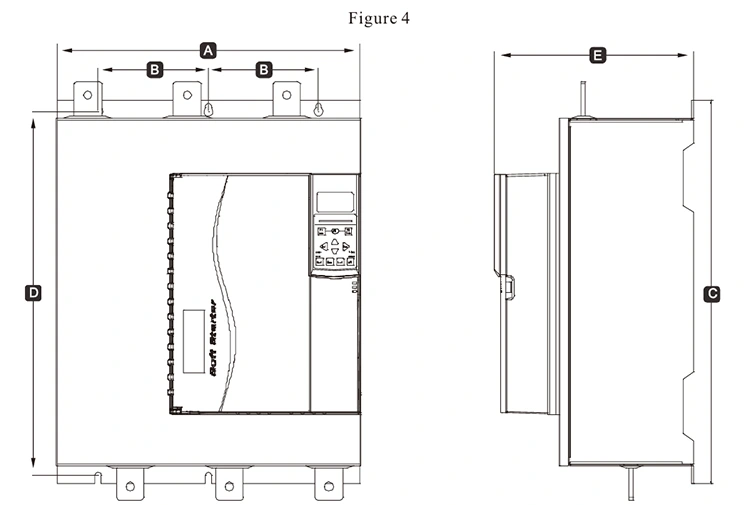

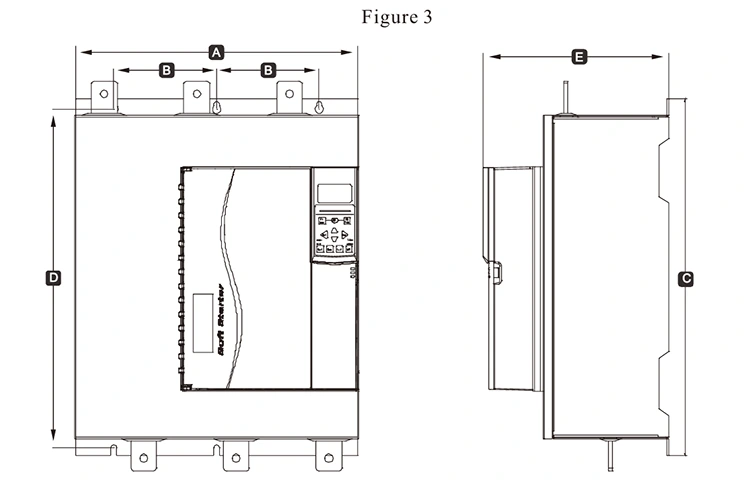

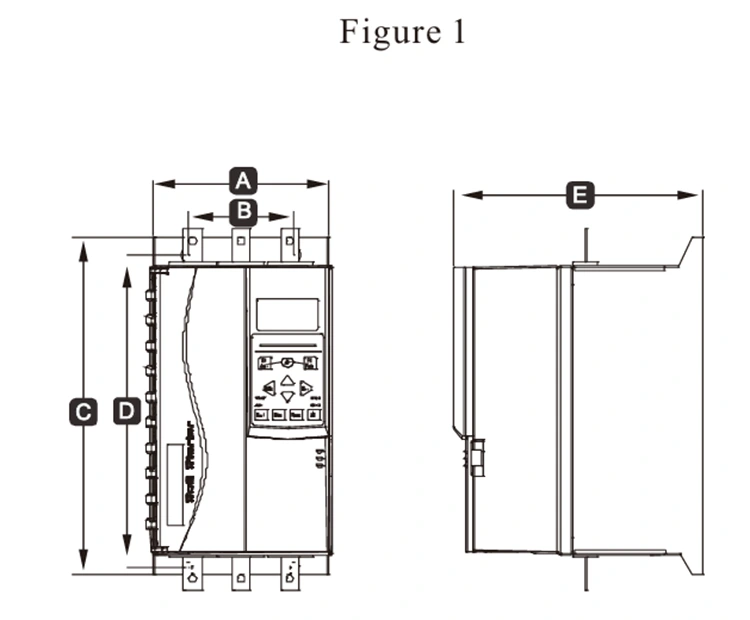

Koko, paino ja virta 220 V

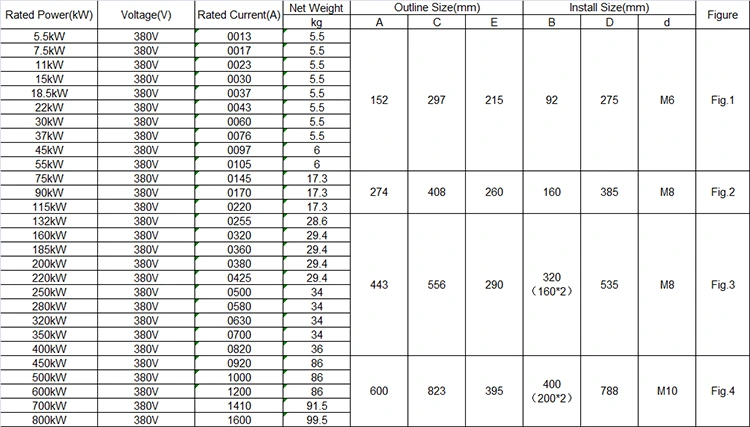

Koko, paino ja virta 380 V

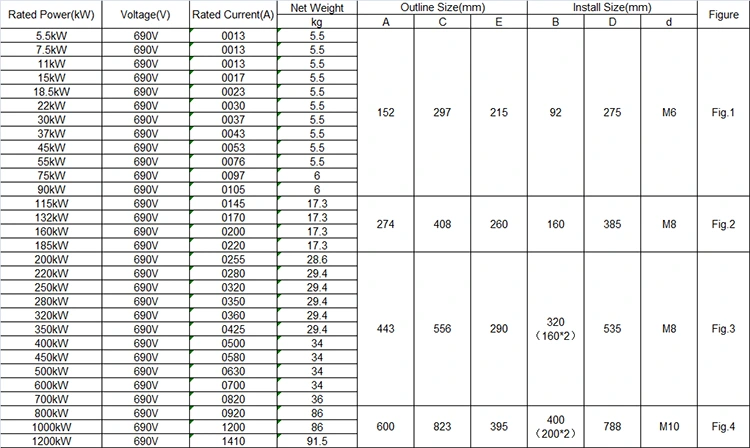

Koko, paino ja virta 690 V

Tuoteominaisuus

1. Viestintätoiminto

Mukana Modbus RTU -viestintä, PROFIBUS ja PROFINET -viestintä voidaan lisätä lisäämällä laajennuskortteja.

2, voi olla ulkoinen näppäimistö +4 riviä LCD -näyttö

Näppäimistö voidaan asettaa nopeasti ja poistaa etäkäytön tarpeiden tyydyttämiseksi.

3, kattavampi moottorin suojaustoiminto

Ylijännitesuojaus, alajännitesuojaus, ylivirtasuojaus, ylikuormitussuojaus, alakuorman suojaus, vaihehäviöt, ohitusvika, tyristorin vika, kolmivaiheinen virran epätasapaino, ylikuumenemis suojaus jne.

4, leveä virtalähteen jännitealue

Tapaa tärkein virtalähteen syöttöjännite, joka on 220-690 V yleinen tarkoitus.

5. Pluggable -terminaalit

Yksi kommunikaatioliittimien joukko, viisi digitaalista syöttöliittimiä, yksi analogisen lähtösarja, kolme sarjaa ohjelmoitavia releitä ， Moottorin termistoripääittimet ja PT100 -lämpötilapäätteet.

◆ Kolmivaiheinen virtalähde: AC220V, AC380V, AC690V ± 10%

◆ Arvioitu virta: 13A-1600A,

◆ Sovellettava moottori: Yleinen oravahäkkityyppi AC -asynkroninen moottori

◆ Käyttötila: Jänniteramppi, virran ramppi, vääntömomentti

◆ Pysäköintitila: Soft Stop, ILMAINEN STOP ， Jarrupysäkki, Adaptive Stop.

◆ Logiikan tulo: impedanssi 1,8 kΩ, teho +24 V

◆ Aloitustaajuus: On suositeltavaa aloittaa enintään 10 kertaa tunnissa

◆ Suojaustaso: IP20

◆ Jäähdytystila: Ilmajäähdytys

◆ Asennustila: Seinäkipistäminen

◆ Ympäristöolosuhteet: Korkeus ylittää 2000 metriä, kapasiteettia tulisi vähentää vastaavasti, ja ympäristön lämpötila on välillä -10 - +40 ° C

Vastaava kosteus ei ylitä 95%(20 ℃ ± 5 ℃), ei syttyvää, räjähtävää, syövyttävää kaasua, ei johtavaa pölyä, sisäasennusta, hyvä tuuletus, värähtely alle 0,5 g

Tuotesovellus

Tuotteita voidaan käyttää metallurgia- ja kemianteollisuudessa, kompressoreissa, nosturissa ja kunnallisissa tekniikoissa.

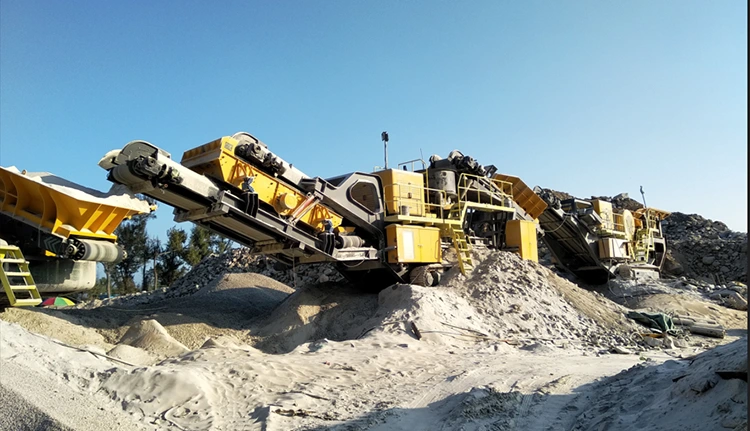

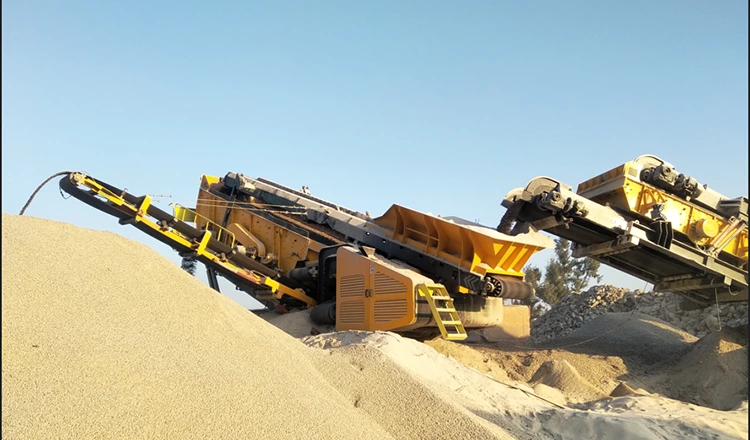

Murskain, lajittele erikokoisia kiviä.

Online -pehmeää käynnistäjää käytetään laajasti murskainteollisuudessa, sitä voidaan käyttää iskunmurskaimessa, leukamurskaimessa, kartiomurskaimessa, vasaramurskaimessa ja niin edelleen. Voidaan käyttää suuritehoisessa isännässä, vähentää lähtövirtaa, vähentää mekaanisia vaikutuksia. Pehmeä aloittaja voi säätää moottorin lähtötehoa automaattisesti murskaimen todellisen kuorman mukaisesti. Kun murskain ei ole kuormitettu tai valonkuormitus, pehmeä aloittaja vähentää moottorin jännitettä ja virtaa siten, että moottori toimii alhaisemmalla teholla, jotta saadaan energiansäästötarkoitus. Tilastojen mukaan pehmeän aloittajan käytön jälkeen murskaimen energiankulutusta voidaan vähentää noin 10%-30%.

Ilmakompressori

Ilmakompressorin pehmeä aloittelija on erityinen pehmeä käynnistys, joka on räätälöity erilaisille ilmakompressoreille. Ilmakompressoriin pehmeän käynnistimen asentaminen voi tehdä ilmansyöttöpaineesta vakaan, ja paineen säätimen kautta ilmakompressori voi jatkaa toimintaa asetetun painearvon alla, paine on vakaa ja luotettava, ja paine voi olla Steplet -asetus ja säädettävä milloin tahansa. Moottori pehmeän käynnistyksen saavuttamiseksi kompressorin käyttöikä ja ylläpitojakso pidennetään huomattavasti. Ilmakompressorin pakokaasua säädetään ilmakompressorin nopeudella, sylinterin ilmaventtiililevyä ei enää avattu ja suljettu, ja työoloja, kuten venttiilin istuinta ja jousta, ovat huomattavasti parannettu, mikä välttää korkean lämpötilan ja korkean paineen kaasun terävää virtausta ja vaikutusta ja vähentää ylläpitokuormaa.

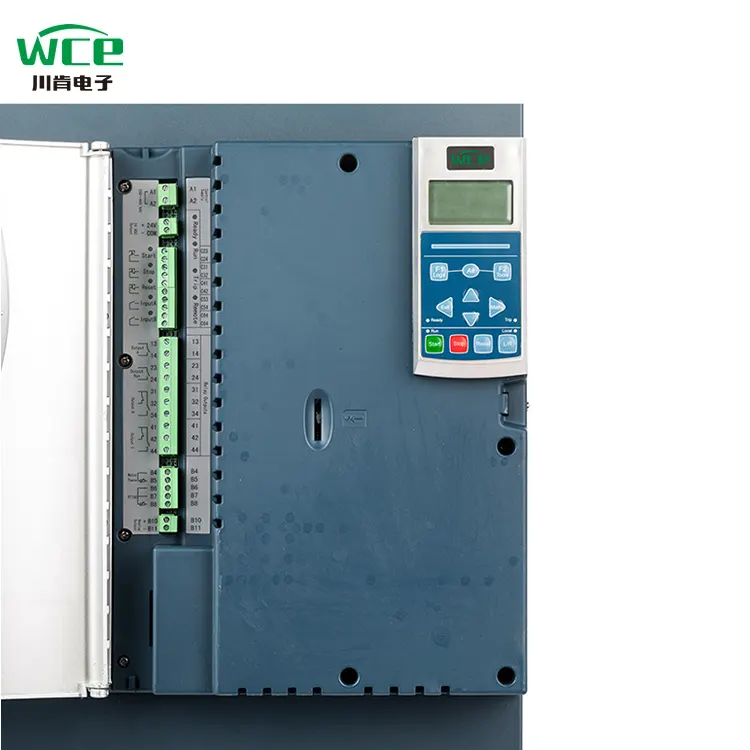

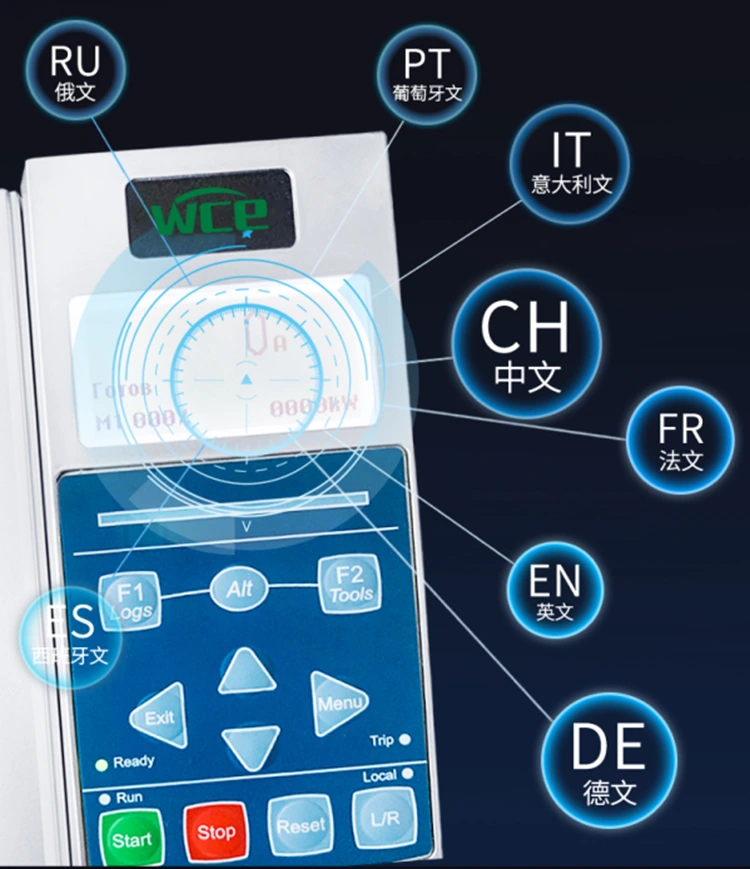

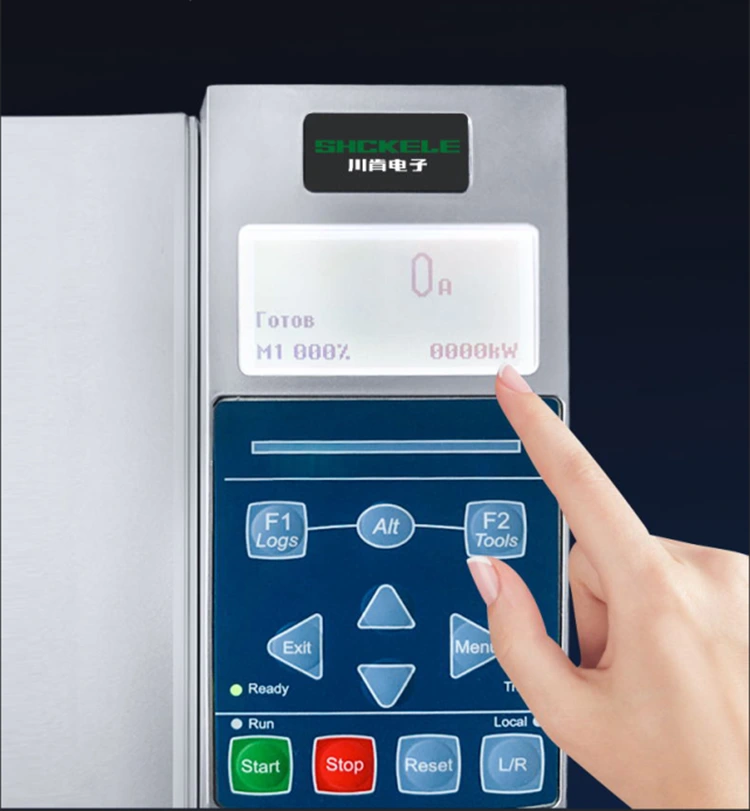

Teräväpiirto LCD-nelin linjainen näyttö, helppo käyttää. Sen mukana tulee useita kansallisia kielinäyttöjä ja sitä voidaan mukauttaa tarvittaessa. Näppäimistö on liitettävä ja helppo liikkua.

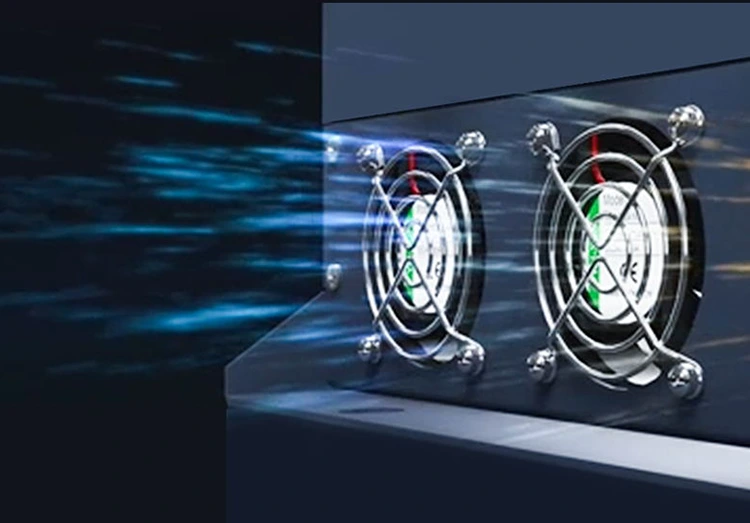

Tyristori, jolla on sisäinen ohituspehmeä aloittelija, toimii vain käynnistyksen aikana ja siirtyy kontaktoriin toiminnan aikana, joten se tuottaa vähemmän lämpöä. Asensimme kuitenkin puhaltimen edelleen kontaktorin jäähdyttämiseksi. Asenna tuuletin jäähdyttämään sitä. Kaikki 75 kW: n ja yli 7000 sarjan pehmeät aloittelijat on varustettu 24 V: n nopealla tasavirtapuhaltimella, jotka tarjoavat 360 ° monipuolisen lämmön hajoamisen ja voimakkaamman tuulivoiman. Se ei vain vähennä ylikuumenemisen aiheuttamia odottamattomia sammutuksia, vaan myös pidentää merkittävästi pehmeän aloittelijan käyttöiän.

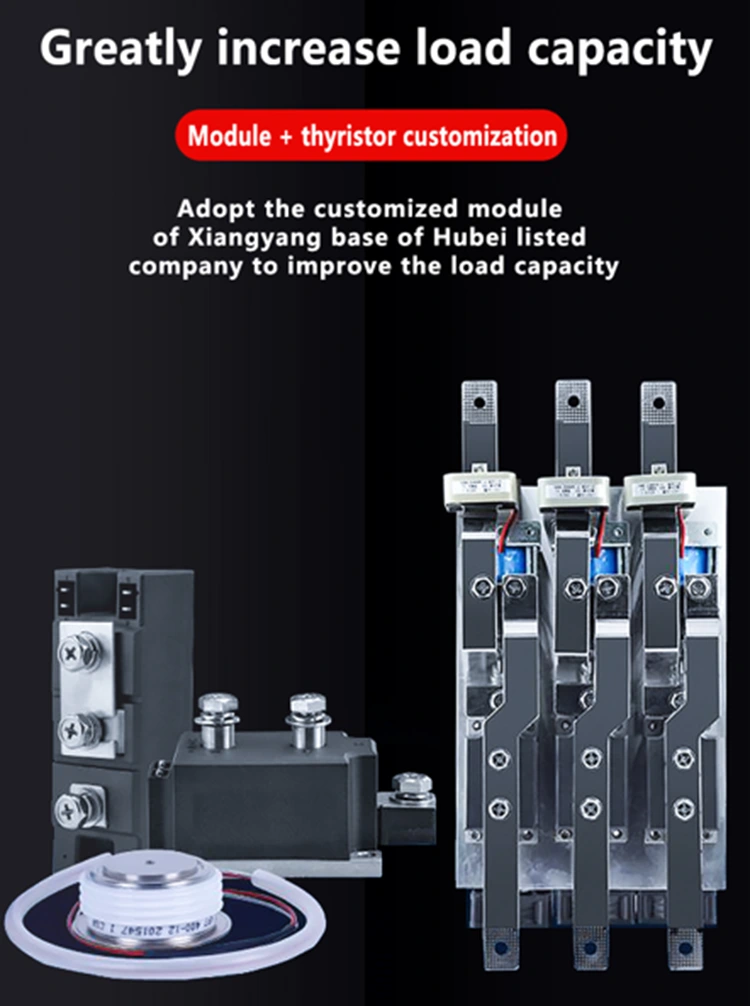

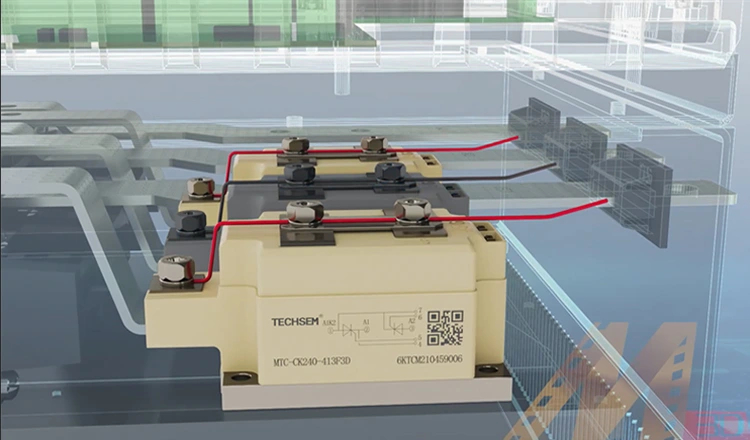

Meillä on syvä yhteistyötä kotimaisen luetellun yrityksen Hubei Taiji kanssa ja käytät räätälöityjä moduuleja ja tyristoreita, jotka eroavat markkinoilla toimitetuista yleisistä moduuleista kuormituskapasiteetin parantamiseksi. DC -kontaktorimme ovat myös erityisesti räätälöityjä, kaikki hopeakontaktit. Kosketusten kosketuspinta on suurempi ja voi saavuttaa lähes 100 000 sitoutumisaikaa, mikä parantaa merkittävästi käyttöikä.

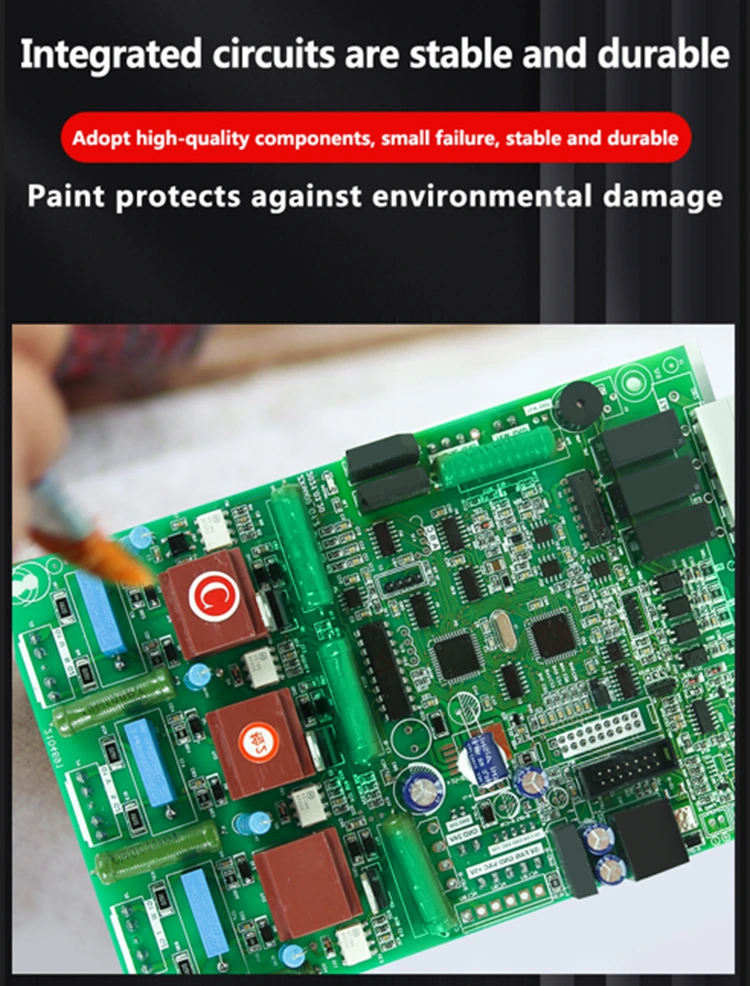

Pehmeän käynnistyspiirilevyn harjamaalin päätarkoitus (yleensä kolme maalauksen vastaista, eristävää maalia tai kosteudenkestävää pinnoitetta) on suojata piirilevyn vakaus ja käyttöikä monimutkaisessa työympäristössä varmistaaksemme, että piirilevyn käyttöikä on pidempi, me kaikki käytämme korkealaatuisia laastareita ja laajennuksia, vikaantumisen todennäköisyys on erittäin alhainen ja kaikki koneuutteiset kolmella maalauksellisella alueella, kosteuskeskeisellä, pölysäilytystiellä. Lisääntynyt kestävyys ja turvallisuus.

Ainutlaatuinen hätätoiminto. Tavanomaiset pehmeät aloittelijat eivät voi toimia, kun tyristorin yksi vaihe on vaurioitunut. 7000 -sarjan hätätoiminto antaa pehmeän aloittelijan edelleen toimia hätätilanteessa, kun tyristorin yksi vaihe hajoaa, vähentäen käyttäjien konevahinkojen ja sammutuksen aiheuttamia taloudellisia menetyksiä.

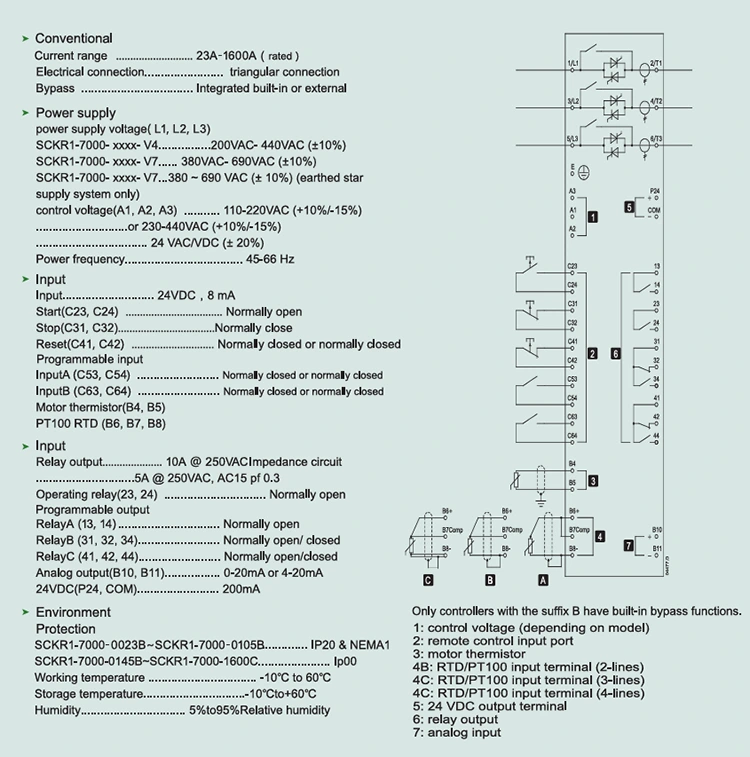

Pehmeä aloitusjohtokaavio.
