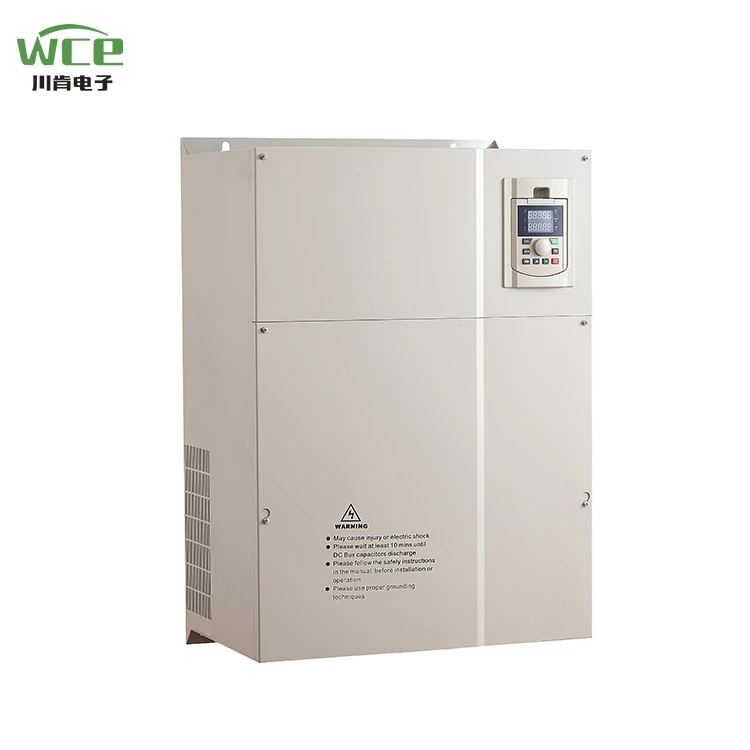

VFD AC -asema murskaimelle

WCE: n SCK300 -sarja on korkea suorituskykyinen, monipuolinen taajuusmuuttaja, joka on suunniteltu teollisuusautomaatioon, jota käytetään laajasti puhaltimissa, pumpuissa, kuljetinhihnoilla, murskaimissa ja muissa laitteissa. Sen ydin hyväksyy edistyneen vektoriohjaustekniikan, ja sillä on suuren tarkkuuden nopeuden säätelyn, energiansäästön, korkean hyötysuhteen ja vakaan toiminnan ominaisuudet monien teollisuusskenaarioiden tarpeiden tyydyttämiseksi. Lisäksi SCK300 voidaan päivittää SCK350: een päivittämällä ohjauslauta, minkä jälkeen laajennuskortit voidaan lisätä ja levittää laitteisiin, kuten nosturiin.

Tuoteparametri (spesifikaatio)

Tuoteominaisuus

● I/O -ominaisuudet

◆ Tulojännitealue: 220 V/380 V/660 V ± 15%

◆ Syöttötaajuusalue: 47 ~ 63Hz

◆ Lähtöjännitealue: 0 ~ Nimellistulojännite

Lähtötaajuusalue: 0 ~ 400Hz

● Perifeeriset rajapinnan ominaisuudet

◆ Ohjelmoitava digitaalinen tulo: 8 syötettä

◆ Ohjelmoitava analoginen tulo: AI1: 0 ~ 10 V syöte, AI2: 0 ~ 10 V tai 0 ~ 20MA tulo

◆ Avaa keräilijän lähtö: 1 lähtö

◆ Releen lähtö: 2 lähtöä

◆ Analoginen lähtö: 2 lähtöä, 0/4 ~ 20 mA tai 0 ~ 10 V

● Tekniset suorituskykyominaisuudet

◆ Ohjaustila: Ei PG -vektorin ohjausta, V/F -ohjausta, vääntömomentin ohjausta.

◆ Ylikuormituskapasiteetti: 150% nimellisvirta 60 -vuotiaat; 180%: n arvioitu virta 10s

◆ Alkumomentti: Ei PG -vektorin ohjausta: 0,5Hz/150% (SVC)

◆ Nopeussuhde: Ei PG -vektorin ohjausta: 1: 100

● Toiminnalliset ominaisuudet

◆ Taajuusasetustila: Digitaalinen asetus, analoginen asetus, sarjaviestinnän asetus, monenopeuksinen, PID-asetus jne.

◆ PID -ohjaustoiminto

◆ Monenopeuksinen ohjaustoiminto: 16 nopeuden hallinta

◆ Kääntötaajuuden ohjaustoiminto

◆ Välitön sähkövaurio pysäyttämättä toimintoa

◆ Nopea/lenkimäinen avaintoiminto: Käyttäjien vapaasti määrittelevät monitoiminnan pikakuvakeet

◆ Automaattinen jännitteen säätötoiminto: Kun sähköverkkojännite muuttuu, se voi automaattisesti pitää lähtöjännitteen vakiona

◆ Tarjoa jopa 25 tyyppisiä vikaruokatoimintoja: yli virran, jännitteen yli, jännitteen, yli lämpötilan, vaihehäviön, ylikuormituksen ja muiden suojaustoimintojen alla

Tuotesovellus

Tuotteita voidaan käyttää metallurgia- ja kemianteollisuudessa, kompressoreissa, nosturissa ja kunnallisissa tekniikoissa.

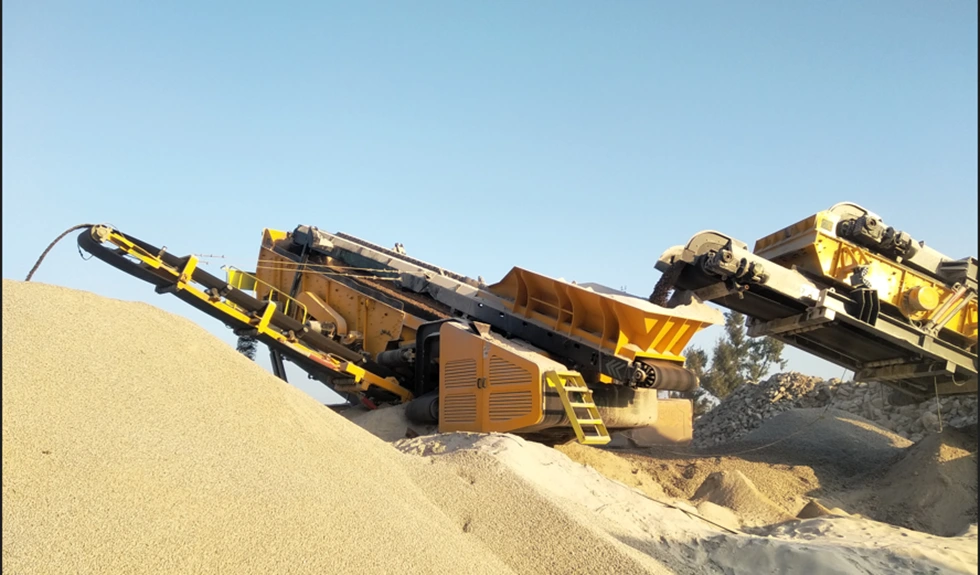

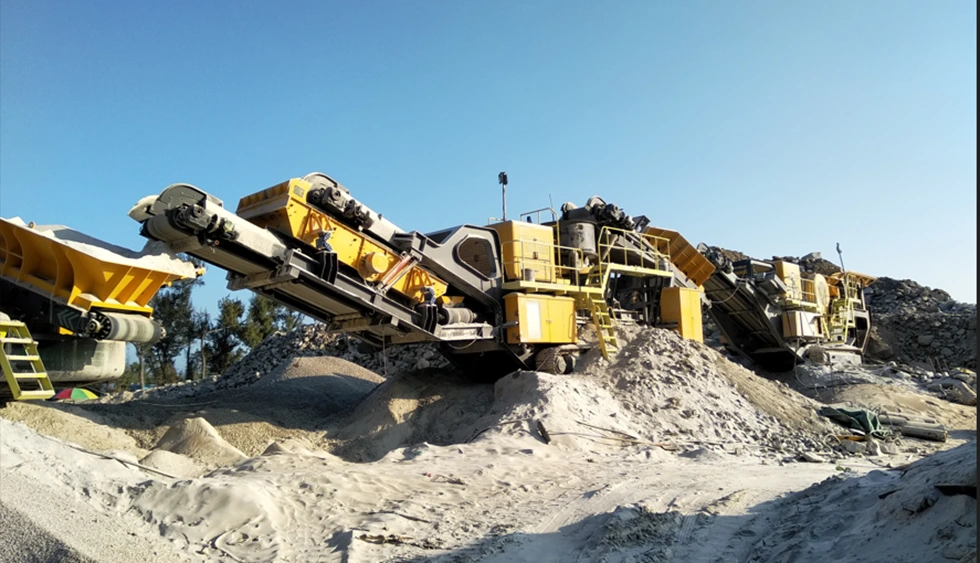

Murskain, lajittele erikokoisia kiviä.

VFD: tä käytetään laajasti murskainteollisuudessa, sitä voidaan käyttää iskumurskaimessa, leukamurskaimessa, kartiomurskaimessa, vasaramurskaimessa jne. Voidaan käyttää suuritehoisessa isännässä, vähentää lähtövirtaa, säätää murskaimen nopeutta, kun nopeus vähenee, mutta se voi myös säästää noin 50%. Murskaimessa käytetty taajuusmuutos voi vähentää mekaanisia vaikutuksia ja pidentää laitteiden käyttöikäyttämistä.

Kenttäkastelu

Maatalouden kastelussa VFD vakiopainevesien tarjonnasta on melkein vakiona. Ensinnäkin, Pumpun aloittamisprosessissa VFD voi vähitellen lisätä käyttötaajuuttaan, jotta pumppu voi toimia hitaasti, jotta vesi ei aiheuta liikaa vaikutusta putkilinjaan. VFD: tä voidaan sitten käyttää yhdessä etäpainemittarin tai paineanturin kanssa putkemme paineen tasoittamiseksi. Lopuksi VFD voi hallita painesuojausputkea, mutta myös oman ylikuormituksensa, alikuormituksen, ylipaineen, aluspaineen suojauksen kautta pumpun vaurioiden vähentämiseksi.

Kaksi näyttömuotoa on saatavana:

1.LCD -näyttö: Tule kiinan ja englannin kielen näytöllä, voit myös mukauttaa venäläisiä, portugaleita, espanjaa, persiaa ja muita kieliä.

2.Led -näyttö: Perinteinen digitaalinen putki -näyttö, kaksoislinja näyttö, tarkkaile kahta tietojoukkoa samanaikaisesti.

VFD -tilavuus on suuri rakenne, suurempi jäähdytin, tuotteiden käyttöaste, voi toimia normaalisti kuumassa ympäristössä, kuten trooppisessa.

Erityyppisiä tulo- ja lähtötiloja voidaan mukauttaa:

1,3p 380 V tulo 380 V: n lähtöon.

2. 3P220V -tulo 3P220V -lähtöon.

3. 3P660V Syöttö 3P660V -lähtöon.

4. 1P220V Syöttö 380 V: n lähtöon.

5. 1P220V tulo 3P220V -lähtöon.

Nopeuden seurantatoiminnolla voi paremmin kaksinkertaistaa.

Sen mukana tulee Modbus RTU -viestintä, ja se voi myös toteuttaa Modbus TCP: n, PRPFIBUS: n ja PROFINET: n lisäämällä laajennuskortteja.

VFD -kytkentäkaavio.
