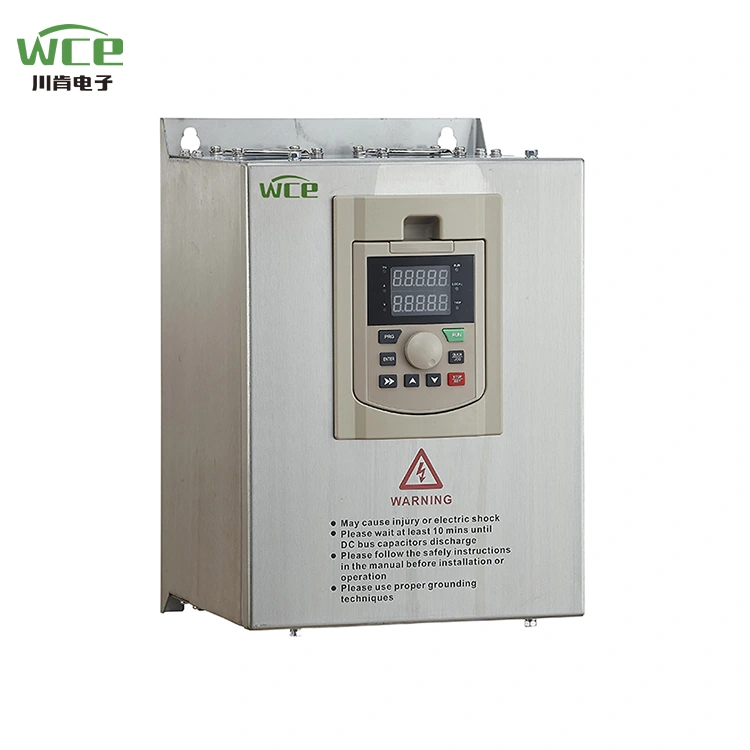

Vesipumppu AC Drive 220 V 380 V

WCE: n SCK300-sarjan asemat ovat korkean suorituskyvyn, monitoimia, jotka on suunniteltu teollisuusautomaatioon, jota käytetään laajasti puhaltimissa, pumpuissa, kuljetinhihnoilla, murskaimissa ja muissa laitteissa. Sen ydin omaksuu edistyneen vektoriohjaustekniikan, jolla on nopean sääntelyn tarkkuuden, energiansäästön ja korkean hyötysuhteen, vakaan toiminnan jne. Ominaisuudet, ja se voi vastata erilaisten teollisuusskenaarioiden tarpeisiin. Olemme myös tehneet räätälöityjä ratkaisuja mobiilimurskaimen taajuusmuuttajan ohjauskaappeihin, jotka toimivat täydellisesti monissa paikoissa ympäri maata.

Tuoteparametri (spesifikaatio)

Tuoteominaisuus

● I/O -ominaisuudet

◆ Tulojännitealue: 220 V/380 V/660 V ± 15%

◆ Syöttötaajuusalue: 47 ~ 63Hz

◆ Lähtöjännitealue: 0 ~ Nimellistulojännite

Lähtötaajuusalue: 0 ~ 400Hz

● Toiminnalliset ominaisuudet

◆ Taajuusasetustila: Digitaalinen asetus, analoginen asetus, sarjaviestinnän asetus, monenopeuksinen, PID-asetus jne.

◆ PID -ohjaustoiminto

◆ Monenopeuksinen ohjaustoiminto: 16 nopeuden hallinta

◆ Kääntötaajuuden ohjaustoiminto

◆ Välitön sähkövaurio pysäyttämättä toimintoa

◆ Nopea/lenkimäinen avaintoiminto: Käyttäjien vapaasti määrittelevät monitoiminnan pikakuvakeet

◆ Automaattinen jännitteen säätötoiminto: Kun sähköverkkojännite muuttuu, se voi automaattisesti pitää lähtöjännitteen vakiona

◆ Tarjoa jopa 25 tyyppisiä vikaruokatoimintoja: yli virran, jännitteen yli, jännitteen, yli lämpötilan, vaihehäviön, ylikuormituksen ja muiden suojaustoimintojen alla

● Perifeeriset rajapinnan ominaisuudet

◆ Ohjelmoitava digitaalinen tulo: 8 syötettä

◆ Ohjelmoitava analoginen tulo: AI1: 0 ~ 10 V syöte, AI2: 0 ~ 10 V tai 0 ~ 20MA tulo

◆ Avaa keräilijän lähtö: 1 lähtö

◆ Releen lähtö: 2 lähtöä

◆ Analoginen lähtö: 2 lähtöä, 0/4 ~ 20 mA tai 0 ~ 10 V

● Tekniset suorituskykyominaisuudet

◆ Ohjaustila: Ei PG -vektorin ohjausta, V/F -ohjausta, vääntömomentin ohjausta.

◆ Ylikuormituskapasiteetti: 150% nimellisvirta 60 -vuotiaat; 180%: n arvioitu virta 10s

◆ Alkumomentti: Ei PG -vektorin ohjausta: 0,5Hz/150% (SVC)

◆ Nopeussuhde: Ei PG -vektorin ohjausta: 1: 100

Tuotesovellus

Tuotteita voidaan käyttää kaivostoiminnassa, tuulettimissa, pumppuissa, uusissa energialaitteissa ja muissa tilanteissa.

Kenttäkastelu

Maatalouden kastelussa VFD vakiopainevesien tarjonnasta on melkein vakiona. Ensinnäkin, Pumpun aloittamisprosessissa VFD voi vähitellen lisätä käyttötaajuuttaan, jotta pumppu voi toimia hitaasti, jotta vesi ei aiheuta liikaa vaikutusta putkilinjaan. VFD: tä voidaan sitten käyttää yhdessä etäpainemittarin tai paineanturin kanssa putkemme paineen tasoittamiseksi. Lopuksi VFD voi hallita painesuojausputkea, mutta myös oman ylikuormituksensa, alikuormituksen, ylipaineen, aluspaineen suojauksen kautta pumpun vaurioiden vähentämiseksi.

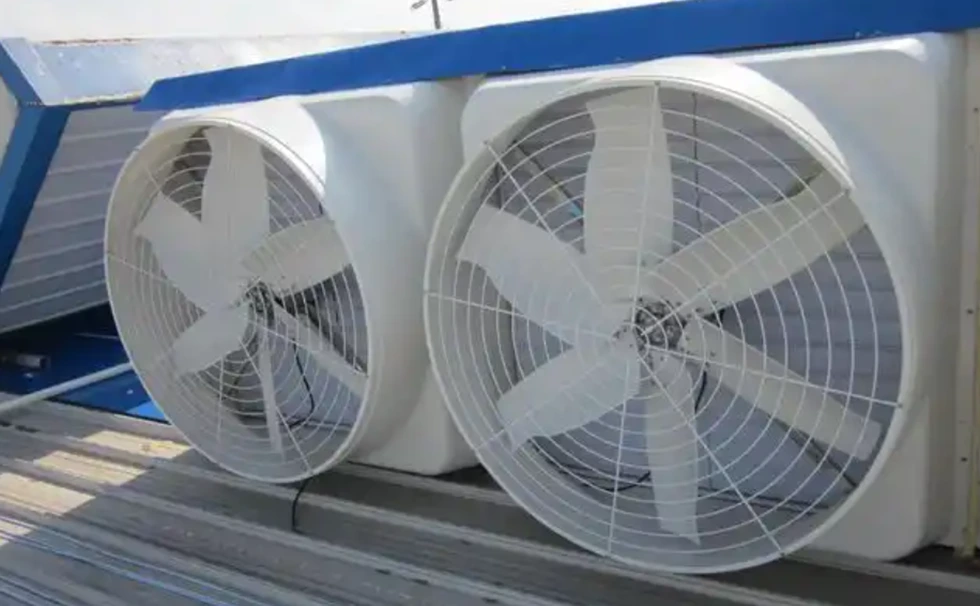

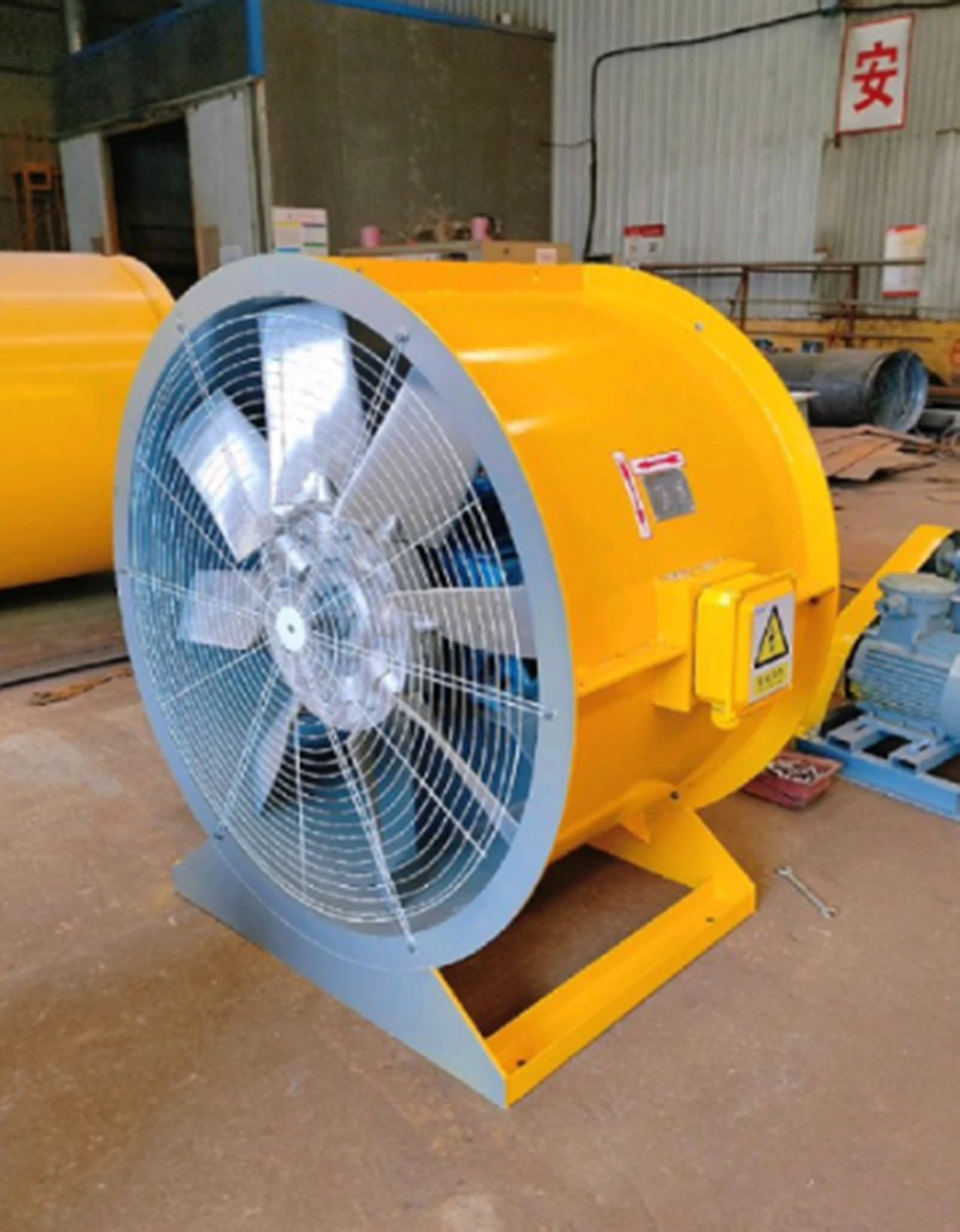

Fanit

Taajuusmuuntimen käyttö puhaltimien alalla ei vain vähennä huomattavasti energiankulutusta, vaan myös parantaa järjestelmän tarkkuutta ja automatisointitasoa älykkään hallinnan avulla. WCE: n SCK300 -sarja, jolla on korkea yhteensopivuus ja energiansäästöalgoritmit, voi kattaa pienten hengityslaitteiden monipuoliset tarpeet suurille teollisuusfaneille auttamalla yrityksiä saavuttamaan vihreän ja tehokkaan tuotannon.

LCD näyttää useita kielen tekstiä ja grafiikoita, LED -näytön numeroita, intuitiivisempia, mieltymysten mukaan

VFD -tilavuus on suuri rakenne, suurempi jäähdytin, tuotteiden käyttöaste, voi toimia normaalisti kuumassa ympäristössä, kuten trooppisessa.

Erityyppisiä tulo- ja lähtötiloja voidaan mukauttaa:

1,3p 380 V tulo 380 V: n lähtöon.

2. 3P220V -tulo 3P220V -lähtöon.

3. 3P660V Syöttö 3P660V -lähtöon.

4. 1P220V Syöttö 380 V: n lähtöon.

5. 1P220V tulo 3P220V -lähtöon.

Nopeuden seurantatoiminnolla voi paremmin kaksinkertaistaa.

Sen mukana tulee Modbus RTU -viestintä, ja se voi myös toteuttaa Modbus TCP: n, PRPFIBUS: n ja PROFINET: n lisäämällä laajennuskortteja.

VFD -kytkentäkaavio.
