75 kW:n taajuusmuuttaja (VFD)tarjoaa säädettävän nopeudensäädön yhteensopiville AC-moottoreille teollisuusjärjestelmissä. Oikean aseman valitseminen vaatii kuitenkin muutakin kuin tehon vastaamista. Ostajien on otettava huomioon moottorin nimellisvirta, syöttöjännite, ylikuormitusvaatimukset, kuormitusominaisuudet, käyttönopeus, ympäristöolosuhteet ja ohjaustoiminnot. Tässä oppaassa kerrotaan, miten 75 kW:n VFD toimii, missä sitä voidaan käyttää, mitkä tekniset tiedot ansaitsevat huomion ja kuinka välttää yleisiä valinta- ja asennusongelmia. Se tarjoaa myös käytännöllisen ostotarkistuslistan insinööreille, laitevalmistajille, järjestelmäintegraattoreille ja teollisille jakelijoille, jotka työskentelevät Zhejiang Chuanken Electric Co., Ltd:n kanssa.
Teollisuusmoottorit tehopumput, tuulettimet, kompressorit, kuljettimet, sekoittimet ja monet muut koneet. Sovelluksissa, joissa vaadittu nopeus muuttuu tuotantotarpeen mukaan, moottorin jatkuva käyttö täydellä nopeudella voi aiheuttaa tarpeetonta energiankulutusta, mekaanista rasitusta tai prosessin epävakautta.

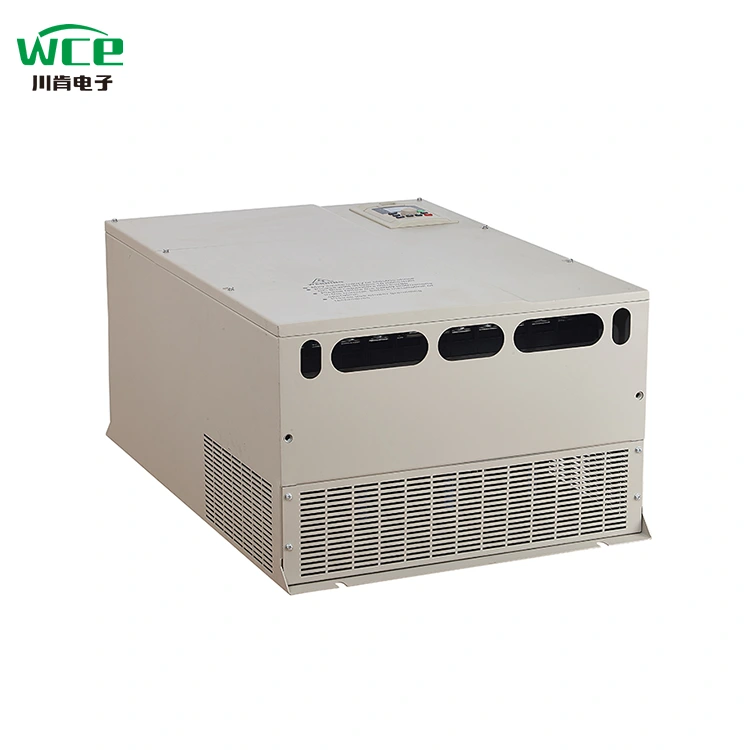

A 75 kW:n taajuusmuuttaja VFDon elektroninen moottoriohjain, joka on suunniteltu säätämään yhteensopivan AC-moottorin nopeutta ja toimintaa säätämällä lähtötaajuutta ja jännitettä valitun ohjaustavan mukaan. 75 kW:n merkintä edustaa nimellisteholuokkaa, mutta käytettävä moottorin nimellisarvo riippuu taajuusmuuttajan ominaisvirrasta, jänniteluokasta, käyttöarvosta ja asennusolosuhteista.
Laitevalmistajille ja teollisille ostajille oikein valittu VFD voi tukea tasaisempaa kiihdytystä, hallittua hidastuvuutta, parannettua prosessin säätöä ja joustavampaa moottorin toimintaa. Se voi myös tarjota moottorin suojaustoimintoja ja valvontaominaisuuksia mallista riippuen.
Siitä huolimatta jokainen 75 kW:n taajuusmuuttaja ei sovellu jokaiselle 75 kW:n moottorille. Kaksi taajuusmuuttajaa, joilla on sama nimellisteho, voivat erota ylikuormituskapasiteetista, tulokonfiguraatiosta, ohjauksen suorituskyvystä, ympäristönsuojelusta ja tiedonsiirtoliitännöistä.
Tyypillinen vaihtovirtataajuusmuuttaja muuntaa tulevan vaihtovirran tasavirraksi tasasuuntaajan ja tasavirtalinkin kautta ja käyttää sitten elektronisia kytkinlaitteita säädettävätaajuisen vaihtovirtalähdön tuottamiseksi. Ohjausjärjestelmä säätää tehoa valitun käyttötavan ja moottorin vaatimusten mukaan.
AC-oikosulkumoottorissa synkroninen nopeus on suhteessa syöttötaajuuteen ja moottorin napojen lukumäärään. Taajuuden pienentäminen yleensä laskee moottorin nopeutta, kun taas sen lisääminen nostaa nopeutta moottorin ja taajuusmuuttajan sallitulla toiminta-alueella. Induktiomoottorin todellinen nopeus riippuu myös kuormituksesta ja luistosta.
Monet taajuusmuuttajat käyttävät volttia hertsissä (V/f) nopeuden säätöön. Anturiton vektoriohjaus voi parantaa vääntömomentin hallintaa sovelluksissa, jotka vaativat vaativampaa nopeutta tai kuormitusta. Käytettävissä olevat toiminnot riippuvat tietystä VFD-mallista ja moottorin konfiguraatiosta.
Säädettävät kiihdytys- ja hidastusrampit auttavat hallitsemaan moottorin käynnistymis- ja pysähtymisnopeutta. Oikeat ramppiasetukset voivat vähentää äkillistä mekaanista kuormitusta ja tukea vakaampaa tuotantoa. Suuret hitauskuormat tai nopeat pysähtymisvaatimukset saattavat tarvita lisäjarrulaitteita.
Mallista riippuen VFD voi tarkkailla virtaa, jännitettä, lämpötilaa, toimintataajuutta ja vikatilanteita. Sähköinen moottorin ylikuormitussuojaus ja vikadiagnostiikka voivat auttaa huoltoryhmiä, mutta taajuusmuuttaja on konfiguroitava oikein ja sitä on käytettävä tarvittavan ulkoisen suojauksen kanssa.
75 kW:n VFD voi sopia keskikokoisiin ja suuriin teollisuusmoottorisovelluksiin, kun sen sähköiset arvot ja ohjausominaisuudet vastaavat laitteita. Tyypillisiä sovelluksia ovat seuraavat.
Säädettävä nopeussäätö voi auttaa säätelemään virtausta tai painetta pumppujärjestelmissä. Asianmukaisella ohjausstrategialla se voi vähentää kuristushäviöitä, tukea paineen vakautta ja auttaa hallitsemaan muuttuvaa kysyntää. Pumpun ominaisuuksia ja minimivirtausvaatimuksia on silti noudatettava.
Tuulettimen nopeutta voidaan säätää tuuletuksen, jäähdytyksen tai prosessin ilmavirran vaatimusten mukaan. Monissa keskipakopuhallinjärjestelmissä nopeuden vähentäminen voi vähentää tehon tarvetta huomattavasti, mikäli toimintapisteen ja prosessin vaatimukset sen sallivat.
Kuljettimet vaativat usein hallittua kiihtyvyyttä ja vakaata nopeutta vaihtuvissa kuormissa. Taajuusmuuttaja tulee valita käynnistysmomentin, kuorman inertian, pysäytysvaatimusten ja toistuvien käynnistysten tai ylikuormituksen mahdollisuuden mukaan.
Sekoittimet, tuotantolaitteet ja muut teollisuuskoneet saattavat tarvita säädettävää nopeutta eri materiaalien tai käsittelyvaiheiden mukautumiseksi. Sopiva VFD voi parantaa toiminnan joustavuutta, vaikka vääntömomenttiprofiilin ja prosessivaatimusten on ohjattava ohjausstrategiaa.
| Sovellus | Tyypillinen ohjaustavoite | Tärkeä valintatekijä |
|---|---|---|
| Keskipakopumppu | Virtauksen tai paineen säätö | Muuttuva momenttikäyttö, PID-säätö, minimivirtaus |
| Teollinen tuuletin | Ilmavirran ja ilmanvaihdon ohjaus | Toiminta-alue, jäähdytys, energian optimointi |
| Kuljetin | Hallittu käynnistys ja vakaa kuljetus | Käynnistysmomentti ja ylikuormituskyky |
| Mikseri | Säädettävä prosessinopeus | Vääntömomentin tarve ja muuttuvat kuormitusolosuhteet |
| Kompressori | Kapasiteetin säätö mahdollisuuksien mukaan | Kompressorien yhteensopivuus ja käynnistysvaatimukset |
Nämä ovat yleisiä sovellusesimerkkejä eikä taattuja yhteensopivuusvaatimuksia. Laitteen valmistajan vaatimusten ja todellisten käyttöolosuhteiden tulee määrittää lopullinen valinta.
Oikea spesifikaatio estää kalliit yhteensopimattomuudet, odottamattomat laukaisut ja vältettävät käyttöönottoviiveet. Ennen kuin pyydät tarjouksen, tarkista seuraavat tekniset tekijät.
Aloita moottorin tyyppikilvestä ja tunnista sen nimellisteho ja täyden kuorman virta. VFD:n jatkuvan lähtövirran on oltava tai suurempi kuin moottorin vaatimissa käyttöolosuhteissa. Virtakyky on erityisen tärkeä, kun moottori toimii suurella vääntömomentilla tai usein ylikuormituksella.
Tarkista käytettävissä oleva syöttöjännite, taajuus ja vaihekonfiguraatio. Taajuusmuuttajan tuloarvon tulee sopia teholähteeseen, ja sen lähdön on oltava yhteensopiva moottorin kanssa. Pelkästään 75 kW:n teho ei kerro, sopiiko tietty malli 380 V, 400 V, 415 V tai muuhun syöttöjärjestelmään.
Ylikuormitusvaatimukset vaihtelevat sovelluksen ja mallin mukaan. Keskipakopumput ja puhaltimet käyttävät usein vaihtelevaa vääntömomenttia, kun taas kuormitetut kuljettimet ja jotkut kompressorit saattavat vaatia suurempaa ylikuormituskykyä. Tarkista valmistajan ilmoittama ylikuormitusprosentti, kesto, käyttöarvo ja kaikki siihen liittyvät kuormitusolosuhteet.
Selvitä, onko V/f-säätö riittävä vai tarvitaanko anturitonta vektoriohjausta. Harkitse käynnistysmomenttia, alhaisen nopeuden suorituskykyä, nopeuden säätöä ja sitä, tarvitaanko palautetta kooderista tai prosessianturista.
Ympäristön lämpötila, pöly, kosteus, korkeus, ilmanvaihto ja kotelon suojaus voivat vaikuttaa taajuusmuuttajan suorituskykyyn. Jos VFD asennetaan kuumaan sähkökaappiin tai pölyiseen teollisuusalueeseen, tarkista jäähdytysvaatimukset, sallitut ympäristöolosuhteet ja tarvittavat vähennykset.
Tarkista, vaatiiko sovellus digitaalisia ja analogisia tuloja, relelähtöjä, PID-säätöä, vian kirjaamista tai tiedonsiirtoa PLC:n tai valvontajärjestelmän kanssa. Protokollatuki ja käytettävissä olevat päätteet vaihtelevat tuotesarjoittain.
Eri koneet asettavat moottorille erilaisia vaatimuksia. Kuormitusprofiilin ymmärtäminen auttaa määrittämään vaaditun virran, ohjaustilan ja jarrutuskokoonpanon.
Keskipakopumput, puhaltimet ja monet puhaltimet ovat yleisiä säädettävän vääntömomentin sovelluksia. Niiden vääntömomentin tarve yleensä pienenee nopeuden laskiessa. Oikein konfiguroitu taajuusmuuttaja voi siksi auttaa vähentämään energiankulutusta, kun järjestelmä viettää paljon aikaa pienemmällä nopeudella.
Kuljettimet, tietyt iskutilavuuspumput ja jotkin sekoittimet voivat vaatia huomattavan vääntömomentin jopa alhaisella nopeudella. Nämä sovellukset tarvitsevat usein taajuusmuuttajan, jolla on sopiva raskas käyttöluokitus ja riittävä ylikuormituskyky. Moottorin jäähdytys alhaisilla nopeuksilla on myös arvioitava.
Suuret pyörivät laitteet voivat tuottaa regeneratiivista energiaa hidastessaan. Kuormat, jotka ajavat moottoria sen sijaan, että ne ohjaavat sitä, voivat myös vaatia erityiskäsittelyä. Sovelluksesta riippuen jarruvastus, jarruyksikkö tai regeneratiivinen ratkaisu voi olla tarpeen.
Kun tehtävä on epävarma, anna toimittajalle kuormatyyppi, käynnistystaajuus, vaadittu kiihdytysaika, pysäytysaika, nopeusalue ja odotetut ylikuormitusolosuhteet. Nämä tiedot ovat hyödyllisempiä kuin pelkkä 75 kW:n mallin kysyminen.
Energiansäästö on yleinen syy VFD:n asentamiseen, mutta tulokset riippuvat koneesta, ohjausstrategiasta, käyttöaikataulusta ja järjestelmän suunnittelusta. Taajuusmuuttaja ei automaattisesti vähennä energiankulutusta kaikissa sovelluksissa.
Monissa keskipakopumppu- ja puhallinjärjestelmissä tarvittava teho voi laskea huomattavasti nopeuden pienentyessä. Tämä voi luoda säästöjä, kun kysyntä vaihtelee päivän aikana. Todellinen tulos riippuu kuitenkin järjestelmäkäyrästä, staattisesta paineesta, prosessin rajoituksista ja moottorin käyttötehokkuudesta.
Arvioi yhdessä moottorin hyötysuhde, käyttöhäviöt, siirtohäviöt, prosessivaatimukset ja olemassa oleva ohjausmenetelmä. Huonosti valittu nopeusalue tai sopimaton ohjausstrategia voivat rajoittaa odotettua hyötyä.
Tallenna käyttötunnit, mitattu tehontarve, kuormituksen vaihtelut, sähkötariffit ja ylläpitokustannukset. Vertaa nykyistä järjestelmää ehdotettuihin VFD-ohjattuihin järjestelmiin käyttämällä realistisia oletuksia sen sijaan, että luotat yleiseen säästöprosenttiin.
| Kustannustekijä | Tiedot kerättäväksi | Miksi sillä on merkitystä |
|---|---|---|
| Energiankulutus | Mitattu kW ja vuosikäyttötunnit | Arvioi mahdollisia sähkönsäästöjä |
| Asennus | Kaappi, johdot, suodattimet ja käyttöönotto | Määrittää projektin alkuperäiset kustannukset |
| Huolto | Tarkastus-, jäähdytys- ja huoltovaatimukset | Tukee elinkaarikustannussuunnittelua |
| Prosessin suorituskyky | Virtaus-, paine-, nopeus- ja tuotantotiedot | Tarkistaa, vastaako ohjausratkaisu käyttötarpeita |
Oikea asennus on välttämätöntä turvallisen toiminnan ja luotettavan toiminnan kannalta. Pätevän sähköhenkilöstön tulee noudattaa taajuusmuuttajan valmistajan ohjeita, soveltuvia sähkösääntöjä ja koneen turvallisuusvaatimuksia.
Tarkista tuleva jännite, vaihe, taajuus, maadoitus ja ylävirran suojalaitteet. Varmista, että valittu asema on yhteensopiva syöttöjärjestelmän ja asennusolosuhteiden kanssa.
Järjestä tarvittavat välykset, ilmanvaihto ja lämmönpoisto. Erota tehojohdot herkistä ohjauskaapeleista tarvittaessa ja noudata valmistajan ohjeita kaapelien reitittämisestä ja sähkömagneettisesta yhteensopivuudesta.
Konfiguroi moottorin nimellisjännite, virta, taajuus, nopeus ja muut tarvittavat tyyppikilven tiedot. Käytä asianmukaiset moottorin suojausasetukset ja ohjaustapa valmistajan ohjeiden mukaisesti.
Tarkista pyörimissuunta, kiihtyvyys, hidastuvuus, käyttönopeus, kuormitusvaste ja viankäsittely. Testaa koko ohjausjakso ennen koneen vapauttamista normaaliin tuotantoon.
Tallenna parametriasetukset, johdotustiedot, käyttöönottotiedot ja asiaankuuluva hälytyshistoria. Dokumentaatio auttaa teknikoita palauttamaan suunnitellut kokoonpanot ja suorittamaan tulevien ongelmien vianmäärityksen.
Turvallisuussyistä eristä virransyöttö ja noudata valmistajan purkamis- ja tarkistusmenettelyjä, ennen kuin työskentelet taajuusmuuttajan tai siihen liitettyjen laitteiden parissa. DC-väylä voi säilyttää vaarallisen jännitteen virran katkaisun jälkeen.
Monet taajuusmuuttajan viat voivat johtua väärästä mitoituksesta, huonosta jäähdytyksestä, sopimattomista parametriasetuksista, johdotusongelmista tai vaativista kuormitusolosuhteista. Jäsennelty vianmääritysprosessi voi vähentää seisokkeja ja välttää tarpeettoman komponenttien vaihdon.
Mahdollisia syitä ovat liiallinen käynnistysmomentin tarve, lyhyt kiihdytysaika, mekaaninen sitominen, väärät moottoritiedot tai sopimattomat ohjausasetukset. Tarkista vikahistoria ja kuormitusolosuhteet ennen parametrien säätämistä.
Tarkista ilmanvaihto, kaapin lämpötila, jäähdytystuulettimet, jäähdytyselementin puhtaus ja kuormitus. Tarkista, ylittääkö asennus ympäristön lämpötilan tai korkeuden sallitut rajat ja onko alennusta tarpeen.
Nopea hidastuminen tai suuri hitauskuorma voi palauttaa energiaa taajuusmuuttajan tasavirtaväylään. Sovelluksesta ja tuotesuunnittelusta riippuen voidaan tarvita pidempi hidastusaika tai sopiva jarrutusratkaisu.
Tarkista moottorin parametrien tarkkuus, ohjaustapa, nopeusohjesignaalit, johdotus ja kuormituksen vaihtelu. Suljetun silmukan järjestelmissä tarkasta asiaankuuluva palautelaite ja ohjausasetukset.
Tarkista hälytyskoodi, syöttöolosuhteet, ohjausjohdot, verkkokokoonpano ja maadoitusjärjestelyt. Kirjaa vika muistiin ennen taajuusmuuttajan nollausta ja katso tuotteen käsikirjaa tai pätevää teknistä tukea, jos syy on epäselvä.
Ennaltaehkäisevän huollon tulee noudattaa valmistajan huoltoaikataulua ja sisältää asianmukaiset ilmanvaihtoreittien, sähköliitäntöjen, ympäristöolosuhteiden ja vikatietojen tarkastukset.
Teollisuusostajat voivat vähentää erittelyn puutteita ja hankintaviiveitä laatimalla täydellisen teknisen ohjeen ennen tarjousten pyytämistä.
Zhejiang Chuanken Electric Co., Ltd.toimii yrityksen referenssinä ostajille, jotka arvioivat teollisuuden moottorinohjaustuotteita. Keskusteltaessa 75 kW:n taajuusmuuttajataajuusmuuttajasta ostajien tulee ilmoittaa aiottu sovellus ja sähkövaatimukset, jotta asianmukainen tuotesarja ja kokoonpano voidaan vahvistaa.
OEM-projekteissa, laitepäivityksissä ja jakelijoiden hankinnoissa toimittajien vertailu teknisen soveltuvuuden, dokumentaation, palvelutuen ja kokonaiskäyttökustannusten perusteella tarjoaa vahvemman perustan ostopäätöksille kuin pelkkien nimellistehojen vertailu.
75 kW:n VFD ohjaa yhteensopivan AC-moottorin nopeutta ja toimintaa säätämällä sen lähtötaajuutta ja jännitettä. Mallista riippuen se voi tarjota myös moottorin suojauksen, säädettävän kiihtyvyyden ja hidastuvuuden, valvonnan ja teollisuusohjauksen integroinnin.
Se voi olla sopiva, mutta teholuokitus ei yksin riitä. Tarkista moottorin nimellisvirta ja -jännite, taajuusmuuttajan jatkuva lähtövirta, ylikuormituskapasiteetti, käyttöarvo ja käyttöolosuhteet ennen yhteensopivuuden vahvistamista.
Mahdollisia käyttökohteita ovat teollisuuspumput, puhaltimet, puhaltimet, kuljettimet, sekoittimet ja yhteensopivat kompressorit. Sopivuus riippuu moottorin ominaisuuksista, kuormitusominaisuuksista, vaaditusta vääntömomentista ja valitun taajuusmuuttajan ominaisuuksista.
Se voi vähentää energiankulutusta sopivissa vaihtelevan nopeuden sovelluksissa, erityisesti kun pumpun tai puhaltimen tarve muuttuu ajan myötä. Todelliset säästöt riippuvat kuormitusprofiilista, järjestelmän suunnittelusta, käyttötunneista, käyttöhäviöistä ja ohjausstrategiasta.
Tarvittava jännite riippuu tuotemallista ja alueellisesta sähköjärjestelmästä. Tarkista syöttöjännite, vaihe ja taajuus valmistajan tietosivun perusteella sen sijaan, että olettaisit, että kaikilla 75 kW:n taajuusmuuttajilla on sama sähkökokoonpano.
Jokainen sovellus ei vaadi sellaista. Jarruvastusta tai muuta jarrutusratkaisua voidaan tarvita, kun kuormalla on suuri hitaus, se vaatii nopeaa hidastamista tai palauttaa käyttövoimaan merkittävää energiaa. Varmista yhteensopivuus ja mitoitus valmistajalta.
Arvioi toimittajan tekninen dokumentaatio, tuotteen soveltuvuus, laatuprosessit, tukikyky, takuuehdot, toimitusjärjestelyt ja kyky selkeyttää sovellusvaatimuksia. Pyydä tarkat mallitiedot ennen tilauksen tekemistä.
Valmistele moottorin tyyppikilven tiedot, syöttöjännite, sovellustyyppi, ylikuormitusvaatimukset, ohjaustoiminnot, asennusympäristö, määrä ja toimituskohde. Nämä tiedot auttavat toimittajaa arvioimaan oikean taajuusmuuttajan kokoonpanon.
Etsitkö 75 kW:n taajuusmuuttajaa laitteellesi, tuotantolinjallesi tai moottorin ohjausprojektillesi?Zhejiang Chuanken Electric Co., Ltd. on yritys, johon voit ottaa yhteyttä saadaksesi tuotetietoja ja teknisiä keskusteluja sovellusvaatimuksistasi.
Jaa moottorisi tekniset tiedot, syöttöjännite, kuormitustyyppi, käyttöolosuhteet ja tarvittavat ohjaustoiminnot oikean tuotteen määrittämiseksi. Selkeät tekniset tiedot helpottavat yhteensopivuuden, asennustarpeiden ja projektikustannusten arvioimista.
Ota yhteyttäkeskustellaksesi teollisista VFD-vaatimuksistasi, pyytääksesi tuotedokumentaatiota ja tutkiaksesi sopivaa moottorinohjausratkaisua projektiisi.
Ota yhteyttätuotetietoja vartenVarmista mallin saatavuus, tekniset arvosanat, sertifioinnit ja kaupalliset ehdot suoraan toimittajalta ennen tilaamista.
